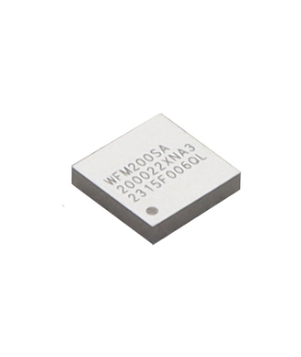

Silicon Labs WFM200Sは、最適なRFパフォーマンス、低電力消費、および安全なエンドツーエンドソリューションが市場への高速時間であり、市場への速い時間が重要な要件であるアプリケーションを対象とした、超低電力Wi-Fi®トランシーバーまたはネットワーク共同プロセッサ(NCP)SIPモジュールです。
非常にコンパクトな6.5mm x 6.5mm WFM200S SIPモジュールには、埋め込まれた - テナ、高周波結晶、およびシールドが含まれています。これはすべて、包括的なモジュールが市場に最速の時間を提供します。
WFM200Sは、可能な限り最高のRFパフォーマンスのために、Balun、T/Rスイッチ、LNA、PAを統合します。 CO-外部2.4GHzトランシーバーを備えた存在は、PTAインターフェイスを介してサポートされています。
シリコンラボWFM200S022XNA3の機能
シリコンラボWFM200S022XNA3の属性
タイプ | 説明 |
---|---|
カテゴリ | RFとワイヤレス RFトランシーバーモジュールとモデム |
MFR | シリコンラボ |
シリーズ | - |
パッケージング | トレイ |
パーツステータス | アクティブ |
Digikeyプログラム可能 | 確認されていません |
RFファミリー/標準 | Wi-Fi |
プロトコル | 802.11b/g/n |
変調 | DS |
頻度 | 2.412GHz〜2.484GHz |
データレート | 72.2Mbps |
電力 - 出力 | 15.1dbm |
感度 | -96.3dbm |
シリアルインターフェイス | sdio、spi |
アンテナタイプ | 統合、チップ |
使用されたIC /パーツ | WFM200S |
メモリサイズ | - |
電圧 - 供給 | 1.62V〜3.6V |
現在 - 受信 | 42.3MA〜48.3MA |
現在 - 送信 | 45.4ma〜99.4ma |
取り付けタイプ | 表面マウント |
動作温度 | -40°C〜105°C(TA) |
パッケージ /ケース | 58-SMDモジュール |
基本製品番号 | WFM200 |
Silicon Labs WFM200S022XNA3のデータシート
シリコンラボWFM200S022XNA3のカテゴリ-RFトランシーバー
無線周波数(RF)回路の最も重要な部分は、RFトランシーバーチップです。すべてのRF伝送信号はRFトランシーバーチップから発生し、すべてのRF受信信号はRFトランシーバーチップ内でも終了します。したがって、RFトランシーバーチップは、RF回路全体に絶対的な中心位置を保持します。 RFトランシーバーチップは、無線波とデジタル信号の間の「翻訳者」のようなものであり、人間の感覚が光と音を脳の神経信号に変換する方法と同様です。 5Gネットワーク機器の重要なコンポーネントです。 RFトランシーバーチップは、5Gベースステーション、産業インターネット、インターネットのインターネット、アンテナ、衛星インターネット通信など、多くの分野で広く適用できます。
WFM200S022XNA3のメーカー - シリコンラボ
Silicon Labs(NASDAQ:SLAB)は、より接続された世界の安全でインテリジェントなワイヤレステクノロジーのリーダーです。統合されたハードウェアおよびソフトウェアプラットフォーム、直感的な開発ツール、比類のないエコシステム、堅牢なサポートにより、先進的な産業、商業、ホーム、ライフアプリケーションの建設の理想的な長期パートナーになります。シリコンラボにより、開発者は製品ライフサイクル全体で複雑なワイヤレスの課題を簡単に解決し、産業を変革し、経済を成長させ、生活を改善する革新的なソリューションで迅速に市場に出ることができます。
