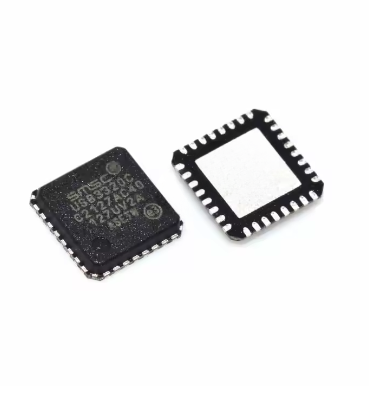

MicrochipテクノロジーUSB3320C-EZK

USB3320C-EZKは1/1トランシーバーハーフUSB 2.0であり、高速データ転送と低電圧操作に最適化されています。マイクロチップテクノロジーからです。 USB3320C-EZKは、外部デバイスを必要とせずに最大±15kV IECの空気放電に耐えることができる統合されたESD保護回路を備えています。
また、最大30Vの連続DC電圧からVBUSピンを保護する過電圧保護回路（OVP）もあります。さらに、統合されたUSBスイッチが付属しており、ハイスピードの電気特性の分解がないようにします。このスイッチにより、バッテリー充電、ステレオ、モノ/マイクオーディオ、およびUSBフルスピード/低速データ用のスイッチング機能を提供することにより、単一のUSB接続ポートが可能になります。
さらに、FlexPWRテクノロジーを利用しています。FlexPWRテクノロジーは、バッテリー駆動のアプリケーションに最適な低電流設計を特徴としています。「スリープ」モードでは、すべてのULPIピンを3つ測定し、低電流状態に部分を置きます。 1.8V〜3.3V（±10％）のI/O電圧範囲、3.3Vレギュレーターへの統合バッテリー、2.2UFバイパスコンデンサ、100mVのドロップアウト電圧があります。

MicrochipテクノロジーUSB3320C-EZKの機能

簡単なインピーダンスマッチングのために終了抵抗器を統合します。この機能により、システムの設計が簡素化され、ノイズが減少します。
USBバッテリーの充電とデータ転送プロトコルをサポートします。USB3320C-EZKは高速データ転送をサポートしており、さまざまなアプリケーションに適しています。
コンパクトデザインはPCBスペースの使用を最小限に抑えます。この機能は、スペースの制約が限られているデバイスに最適です。
さまざまなデバイスへのシームレスな統合のために設計されています：USB3320C-EZKは、幅広いデバイスでシームレスに動作するように設計されており、多様なアプリケーションに最適な選択肢となっています。
組み込み発振器回路は、システムの設計を簡素化します。この機能により、外部コンポーネントの必要性がなくなり、複雑さが低下し、信頼性が向上します。

MicrochipテクノロジーUSB3320C-EZKのアプリケーション

USB3320は、ハイスピードUSB接続が必要なアプリケーションのターゲットと、ボードスペース、電源、およびインターフェイスピンを最小限に抑える必要がある場合です。

USB3320は次のように適しています。

ネットワーキング
オーディオビデオ
医学
産業コンピューター
プリンター
リピーター
コミュニケーション

MicrochipテクノロジーUSB3320C-EZKの属性

以下は、パーツの特性とそれが属するカテゴリに関して選択された部分の基本的なパラメーターです。

上流のポート	ulpi	参照クロックfreq	マルチ
IO電圧	1.8V-3.3V	ULPI入力クロックモード	はい
クリスタルサポート	はい	バッテリー充電器の検出	はい
統合USBスイッチ	はい	OTG	はい
ホストベースのI/F	いいえ	温度範囲分	-40
最大温度範囲	85

MicrochipテクノロジーUSB3320C-EZKのデータシート

MicroChipテクノロジーUSB3320C -EZKのカテゴリ - トランシーバーIC

トランシーバーチップは、ワイヤレス通信または有線通信で信号トランシーバー関数を達成するために使用される積分回路（IC）です。異なるデバイス間でデータの送信を実現するために、同時に信号を受信および送信できます。以下は、トランシーバーチップの原則、アプリケーション、および将来の開発の詳細な紹介を示します。
第一に、トランシーバーチップの原則は、回路設計と信号処理を通じて双方向通信を実現することです。ワイヤレス通信の場合、トランシーバーチップは電気信号を無線周波数（RF）フロントエンド回路を介してアナログ無線周波数信号に変換し、アンテナを介して送信します。同時に、アンテナを介して受信した無線周波数信号を受信し、デジタル信号に変換することもできます。
有線通信の場合、トランシーバーチップは、受信エンド回路を介して伝送ラインからアナログ信号を受け取り、それらをデジタル信号に変換します。同時に、デジタル信号をアナログ信号に変換し、送信エンドサーキットを介して送信ラインに送信することもできます。このようにして、高速および高品質のデータ送信を実現できます。

USB3320C -EZKのメーカー - マイクロチップテクノロジー

MicroChip Technology Inc.は、マイクロコントローラーおよびアナログ半導体の大手プロバイダーであり、低リスクの製品開発、総システムコストの削減、世界中の数千の多様な顧客アプリケーションの市場への市場までの速い時間を提供します。アリゾナ州チャンドラーに本社を置くMicrochipは、信頼できる配信と品質とともに、優れた技術サポートを提供しています。
