A8304SESTR-T ALLEGRO MICROSYSTEMS-SINGLE LNB供給および制御電圧レギュレーター

Allegro Microsystems A8304Sestr-T+bom

Allegro Microsystems A8304Sestr-Tシングルチャネル低ノイズブロックレギュレーター（LNBR）です。モノリシックブーストコンバーターをMOSFET、現在のセンシング、および補償を統合します。 704 kHzのスイッチング周波数を備えており、外部コンポーネントはほとんど使用されていません。 I²C互換のインターフェイスを使用すると、プログラム可能な電圧（±2％の精度）と診断を提供します。睡眠ピンは、低電力のシャットダウンを可能にします。 3mm x 3mm QFNパッケージに収容されており、ROHSに準拠しており、-20°Cから85°Cで動作し、衛星通信とRFシステムに合っています。

Allegro MicrosystemsA8304Sestr-Tの機能

I.コア機能統合

モノリシックブーストコンバーター：Boost MOSFET、現在のセンシング、および補償回路を統合して、外部コンポーネントの必要性を減らします。
低ノイズデザイン：ノイズに敏感な通信システムに適したシングルチャネル低ノイズブロックレギュレーター（LNBR）として機能します。

ii。パフォーマンスパラメーター

頻度の切り替え：704 kHz、回路基板スペースを節約するための小さな外部コンポーネント（例えば、インダクタ、コンデンサ）をサポートします。
出力電流制限：250 MAから950 MA*の調整可能な範囲（最大値はPCBサーマル設計に依存します）、シャットダウンタイマー機能。
ピーク電流制限をブーストします：過負荷保護を最適化するためのLNB電流制限付きのスケール。
オプションの一時的な現在のブースト：瞬時の負荷需要を処理するために、電流制限が一時的に25％増加することをサポートします。

iii。インターフェイスと制御

I²C互換インターフェイス：出力電圧の構成、機能の有効化/無効化、およびシステムステータス診断の2線制御を有効にします。
diseqc 1.x互換性：衛星通信のDISEQCプロトコルに適応し、柔軟な22 kHzトーン生成をサポートします。
スリープモード（スリープピン）：I²C制御なしでデバイスのクイックシャットダウンを可能にして、低電力モードを達成し、電力効率を最大化します。
プログラム可能な出力電圧：±2％の精度を達成し、スタートアップ、再構成、および連続出力制御をサポートします。

IV。保護および診断機能

複数の保護メカニズム：
- アンダーボルテージロックアウト（UVLO）
- 過電流保護（OCP）
- サーマルシャットダウン（TSD）
診断機能：迅速なシステム問題のローカリゼーションのための障害報告（例、PNDステータス）をサポートします。
sink_disビット：プッシュプル出力ピンのプルアップ/プルダウン状態を制御して、インターフェイスの柔軟性を高めます。

V.パッケージングとコンプライアンス

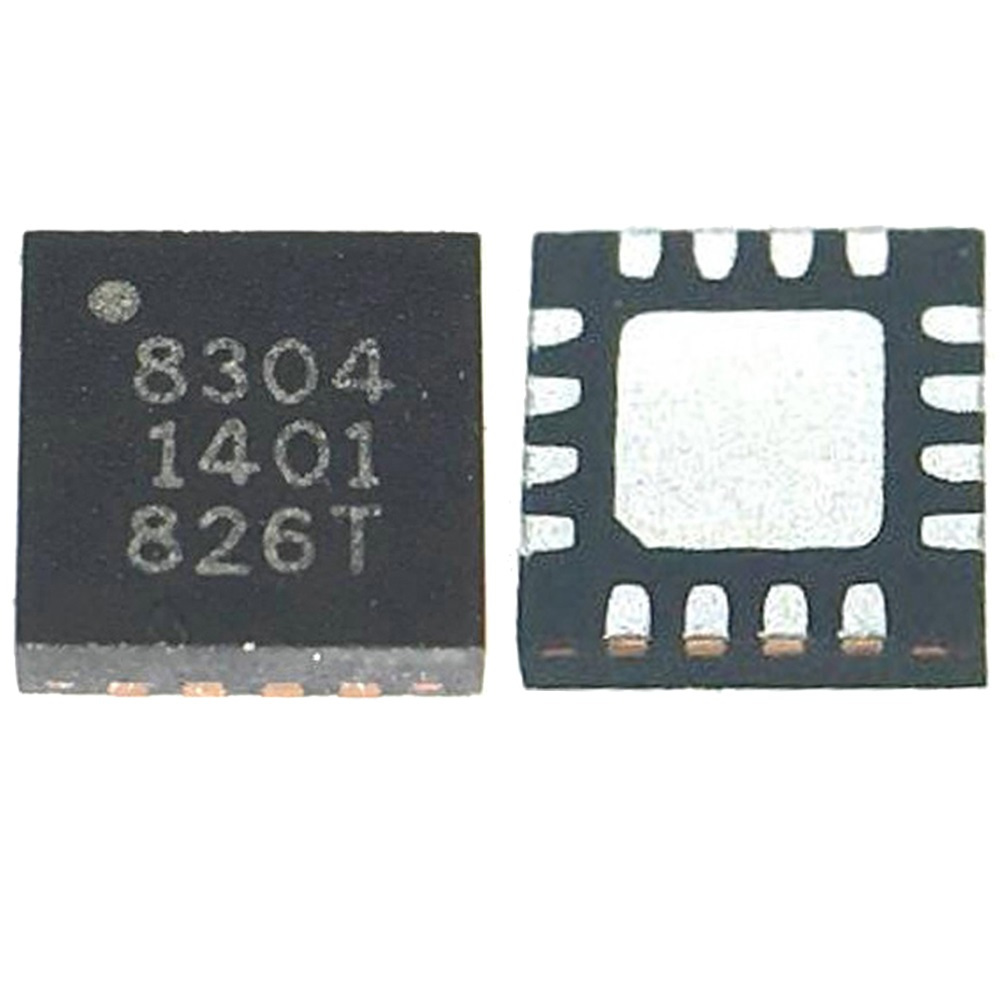

パッケージ：最適化された熱散逸のために露出したパッドを備えた3 mm x 3 mm QFNパッケージ。
環境基準：リードフリー（PBフリー）、100％マットティンリードフレームメッキ、ROHS標準に準拠しています。
動作温度範囲：-20°Cから85°C、広い温度環境に適しています。

Allegro Microsystems A8304Sestr-Tのアプリケーション

1。衛星通信および放送テレビレセプションシステム

コアアプリケーションシナリオ：衛星受信機器に安定した電力を低雑音ブロック（LNB）に供給します。 LNBSは衛星信号を増幅およびダウンコンセントするため、非常に低電力ノイズが必要です。 A8304の低ノイズ設計と正確な電圧レギュレーション（±2％の精度）により、信号の品質は電力干渉の影響を受けないようにします。
プロトコル互換性：DISEQC 1.xプロトコルと柔軟な22 kHzトーン生成をサポートし、マルチサテライトスイッチングとアンテナ制御のニーズに適応します。ホームサテライトテレビレシーバーとプロの衛星通信端末で広く使用されています。

2。ワイヤレス通信および無線周波数（RF）デバイス

適用可能なシナリオ：RFフロントエンドモジュール、ベースステーションセンサー、または小さなワイヤレストランシーバーの低ノイズパワーレギュレーターとして機能します。 704 kHzのスイッチング周波数は、小さな外部コンポーネント（インダクタ、コンデンサなど）と組み合わせて、コンパクトなRFシステム設計用のPCBスペースを節約します。
現在の管理上の利点：調整可能な出力電流制限（250〜950 MA*）および一時的な電流ブースト関数（+25％）は、RFコンポーネントの過渡的な高出力需要に対応しています。スリープピンにより、低電力のスタンバイモードがバッテリー寿命を最適化することができます。

3。産業および組み込みシステム

産業制御シナリオ：産業用自動車機器、センサーネットワーク、または分散制御システム（DCS）の低電力センサーと通信モジュールをパワーします。その広い動作温度範囲（-20°C〜85°C）と複数の保護メカニズム（UVLO/OCP/TSD）は、過酷な環境での安定した動作を保証します。
組み込みデザイン：露出したパッドサーマルデザインを備えた3 mm x 3 mm QFNパッケージは、特に密なレイアウトを必要とするマルチチャネルシステムで、スペース制約の埋め込みマザーボードまたはエッジコンピューティングデバイスに適しています。

4。家電とポータブルデバイス

典型的なアプリケーション：ポータブル衛星通信端子、UAV通信モジュールなどで使用されます。 I²C互換のインターフェイスは、多様な負荷要件の動的出力電圧構成をサポートします。
電力効率の最適化：スリープモードと低静止電流設計は、電力に敏感なハンドヘルドデバイスに最適です。

5。テストおよび評価システム

評価ボードの互換性：実際の回路での迅速なパフォーマンス検証のために、APEK8304SES-01-MH評価ボード（非ROHS準拠）と組み合わせる。エンジニア主導の騒音テスト、負荷応答分析、およびプロトコル互換性のデバッグをサポートします。

禁止アプリケーション領域：Allegroは、A8304シリーズが生命維持システムや、製品の障害が人身傷害（医療緊急装置、航空安全性批判システムなど）を引き起こす可能性のある生命維持システムまたは任意の機器で使用することを禁止されていることを明示的に規定しています。

Allegro Microsystems A8304Sestr-Tの属性

製品カテゴリ	Power Management Specialized -PMIC	Rohs	詳細
シリーズ	A8304	タイプ	電圧レギュレータとLDOレギュレーター
取り付けスタイル	SMD/SMT	パッケージ /ケース	QFN-16
入力電圧範囲	10 v〜16 v	最小動作温度	-20 c
最大動作温度	+ 85 c	入力電流	15 Ma
ブランド	Allegro Microsystems	入力電圧、最大	16 v
入力電圧、min	10 v	湿気に敏感	はい
供給電流の動作	15 Ma	製品タイプ	Power Management Specialized -PMIC
ファクトリーパック数量	1500	サブカテゴリ	PMIC -Power Management IC

Allegro Microsystems A8304Sestr-Tのデータシート

Allegro Microsystems A8304Sestr-Tのピンアウト

ピン番号	一般的な機能定義	説明
ヴィン	入力電圧ピン	電源入力に接続し、電源を安定させるためにフィルタリングコンデンサを必要とします。
Vout	出力電圧ピン	LNBまたは負荷の安定した電圧を提供します。出力レベルは、構成に応じて設定する必要があります（±2％の精度でプログラム可能）。
GND	グラウンドピン	システムグラウンドに接続します。露出したサーマルパッドは、通常、熱散逸のためにこのピンに接続されています。
i²c_scl	i²cクロックラインピン	マイクロコントローラーのI²Cクロック信号に接続して、出力電圧構成やステータスの読み取りなどの制御機能を有効にします。
i²c_sda	I²Cデータラインピン	I²Cデータ通信インターフェイスとして機能し、双方向データ送信をサポートします。
寝る	スリープモードコントロールピン	高いレベルまたは低レベルでスリープモードをトリガーします（特定のロジックはデータシートを参照する必要があります）。 I²C制御なしでデバイスのシャットダウンを有効にします。
en/uvlo	有効/アンダーボルテージロックアウトピン	デバイスの有効なステータスを制御するか、入力電圧が低電圧のしきい値を下回っているかどうかを検出します。
CS/OC	現在のセンシング/過電流保護ピン	出力電流を監視し、内部電流制限関数と連携して、過電流保護（OCP）メカニズムをトリガーします。
comp	補償ピン	閉ループフィードバックコントロールを安定させるために、外部補正コンポーネント（コンデンサなど）に接続します。
ブースト	ブーストインダクタ接続ピン	ブーストコンバーターのエネルギー貯蔵インダクタに接続して、電圧ブーストを達成します。
diag	診断信号ピン	障害ステータス（過電流や過熱など）を出力し、PNDなどの診断機能をサポートします（障害表示の可能性）。
22KHZ_TONE	22 kHzトーン生成ピン	衛星スイッチング制御にDISEQCプロトコルが必要とする22 kHz信号を生成します。
sink_dis	プッシュプル出力コントロールピン	インターフェイスの互換性を最適化するために、レジスタビット（sink_disビット）を介してピンのプルアップ/プルダウン状態を制御します。
NC	接続ピンはありません	予約されたピンまたは未使用のピン。通常、フローティングまたは接地された左。

Allegro MicrosystemsA8304Sestr-TのカテゴリシングルLNB供給および制御電圧レギュレーター

シングルLNB（低ノイズブロック）供給および制御電圧レギュレーター衛星通信システムで極めて重要な役割を果たし、信号増幅と周波数変換に重要なLNBコンポーネントへの安定した低ノイズの電力供給を確保します。これらのレギュレーターは、最新の衛星レシーバーと通信端子の需要を満たすために、精密電圧調節、堅牢なノイズ抑制、柔軟な制御インターフェイスのバランスをとる必要があります。主要な要件には、調整可能な出力電流制限、衛星スイッチングのためのDISEQCプロトコルとの互換性、および電圧の変動と熱応力を保護するための高度な保護機能が含まれます。
Allegro Microsystems A8304Sestr-Tこのドメインの卓越性を例示します。シングルチャネルLNBRとして、モノリシックブーストコンバーターを組み込みのMOSFET、現在のセンシング、および補償回路を統合し、コンパクトデザインの704 kHzスイッチング周波数を提供しながら外部コンポーネントを最小限に抑えます。そのI²C互換のインターフェイスは、プログラム可能な電圧レベル（±2％の精度）と診断レポートを可能にしますが、専用の睡眠ピンはデジタル制御なしで低電力シャットダウンを保証します。調整可能な電流制限（250〜950 MA*）と一時的な過負荷能力（+25％）により、多様なLNB負荷に適応します。サーマルパッドを備えた3 mm x 3 mm QFNパッケージに収容されたA8304Sestr-Tは、ROHSコンプライアンスと広い温度操作（-20°C〜85°C）を組み合わせて、衛星テレビレシーバー、ワイヤレスRFシステム、および産業組み込み用途に最適です。 Allegroの低ノイズ、高統合、信頼できる保護に焦点を当てていることは、A8304Sestr-Tを次世代のLNB電力管理の主要な選択肢として固めます。

A8304Sestr-Tのメーカー - アレグロマイクロシステム

Allegro Microsystemsは、単一のLNB供給および制御電圧レギュレータードメインの主要なイノベーターとしての地位を確立し、衛星通信システムのパフォーマンスと信頼性を定義する最先端のソリューションを提供しています。同社の専門知識は、高度な電力管理技術を低ノイズの設計原則と統合し、安定した干渉のない衛星信号を効果的に増幅およびダウンコンバートするために安定した干渉のない電力を必要とするLNB（低ノイズブロック）コンポーネントの重要なニーズに対処することにあります。
アレグロの成果の代表的な例ですA8304SESTR-T、シングルチャネル低ノイズブロックレギュレーター（LNBR）これは、モノリシックブーストコンバーターと統合されたMOSFET、現在のセンシング、および補償回路を組み合わせています。この設計は、704 kHzのスイッチング周波数を達成しながら、外部コンポーネントを最小限に抑え、衛星レシーバーとRFシステムのコンパクトで効率的なレイアウトを可能にします。デバイスのI²C互換インターフェイスは、プログラム可能な電圧レベル（±2％の精度）と診断機能を提供し、複雑な制御システムとのシームレスな統合を確保します。さらに、低電力シャットダウンの睡眠ピン、調整可能な電流制限（250〜950 MA*）、22 kHzトーン生成のDISEQC 1.x互換性などの機能は、柔軟性とシステムレベルの最適化に焦点を当てていることを強調しています。
A8304Sestr-Tは、熱散逸機能を備えた3 mm x 3 mm QFNパッケージに収容されており、小型化と熱効率に対するAllegroのコミットメントを実証しています。 ROHSコンプライアンスと幅広い動作温度範囲（-20°C〜85°C）は、産業、消費者、および航空宇宙環境全体で適用性をさらに拡大します。低ノイズ、高い統合、および堅牢な保護（UVLO、OCP、TSD）に優先順位を付けることにより、Allegro MicrosystemsはLNB電力管理にベンチマークを設定し続け、世界中の次世代衛星通信ソリューションを強化します。
