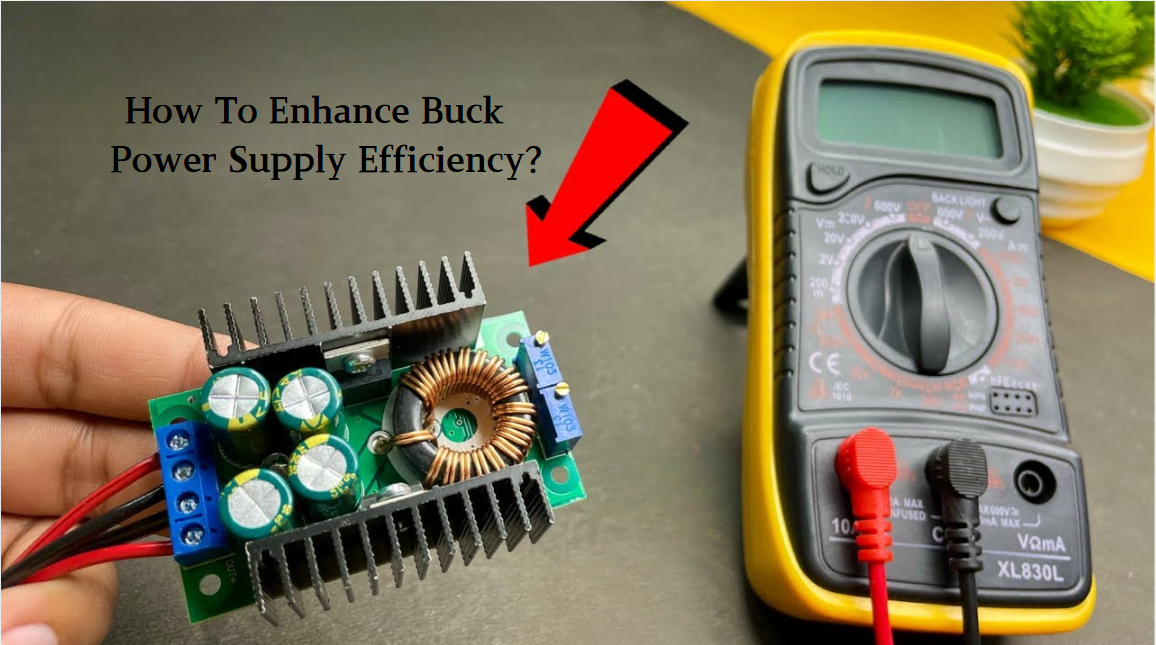

バック電源効率を高めるための重要な戦略

の効率を改善しますバック（ステップダウン）スイッチング電源には、コンポーネントの選択、トポロジの最適化、制御戦略、熱管理など、エネルギー損失源をターゲットとする多次元アプローチが必要です。以下は、コア戦略とエンジニアリングの実践です。

1。スイッチング損失の削減：動的プロセスの最適化

1.1高速、低損失スイッチングデバイスの選択

MOSFET/GANデバイス：
TiのCSD18534Q5B（QG = 6.5NC）など、低ゲートチャージ（QG）と出力容量（COSS）のコンポーネントを選択します。
高周波アプリケーション（> 1 MHz）の場合、窒化ガリウム（GAN）デバイス（たとえば、Ti LMG5200）を使用して、スイッチング速度を10倍に高め、損失を50％削減します。

回路の最適化を駆動します：
専用のゲートドライバー（TI UCC27211など）を使用して、ナノ秒からピコ秒へのスイッチング遅延を圧縮し、遷移中の電圧電流オーバーラップ損失を最小限に抑えます。

1.2ソフトスイッチング技術

準共鳴（QR）トポロジ：
共振コンデンサを従来のバック回路に追加して、インダクタ漏れインダクタンスとMOSFET接合容量を活用しますゼロ電圧スイッチング（ZVS）。高電圧アプリケーション（たとえば、48V→12V）に適しているため、効率が3％〜5％向上します。

多相はずらされた制御：
180°/90°相シフトを備えた平行2相または4相のバックコンバーターは、入力/出力リップル電流を減らし、スイッチング損失を分布させます。高電流シナリオに最適です（たとえば、サーバー電源、TI TPS53631）。

2。伝導損失の最小化：静的パラメーター最適化

2.1同期整流によるダイオードの完全な置換

フリーホイール損失の比較：
Schottky Diode（0.5V電圧ドロップ）は5a荷重で2.5Wを消散させますが、同期MOSFET（）は0.25Wのみで消散し、効率が〜8％向上します。

考慮事項を駆動します：
デッドタイムコントロール（ADI LTC7820など）を備えたコントローラーを使用して、シュートスルーを防ぎ、適応型を介してライトロード効率を最適化します。

2.2低抵抗コンポーネント設計

インダクタ：
EMIを減らすために、平らなワイヤ巻線（コイルカラバメ系シリーズ、DCR <5MΩ）および磁気シールドを使用して低DCRインダクタを選択します。

コンデンサ：
総ESR <10MΩの出力容量用の平行多層セラミックコンデンサ（MLCCS）。たとえば、並行した3×10μf/125℃x7rコンデンサは、> 6aのリップル電流を処理できます。

3。トポロジと制御戦略：動的効率の最適化

3.1適応モードの切り替え

負荷センシングコントロール：
光負荷でパルス周波数変調（PFM）に切り替えます。たとえば、Ti LM25118は、<10mA負荷と30μAという低Quiescent電流で> 85％の効率を維持しています。
重い負荷に固定周波数PWMを使用して、動的な応答を確保します（たとえば、出力電圧の1％<1％<1％）。

3.2広い入力電圧最適化

セグメント化された電圧調整：
広い入力範囲（例えば、4.5V – 36V）の場合、バックバックカスケードトポロジを使用して、単一段階のバックコンバーターの低デーティサイクル（D <0.1）からの過度のスイッチング損失を回避します。
例：フロントエンドのバックは36Vを12Vに減らし、リアエンドのバックはさらに5Vに下がり、単一段階の設計と比較して合計効率を6％改善します。

4。熱管理とレイアウト：設計から実装まで

4.1コンポーネントの熱特性評価

MOSFETサーマルデザイン：
低温抵抗パッケージ（例：QFN 3x3、℃）を選択し、PCBサーマルパッドを直接金属エンクロージャーに接続して、接合温度（TJ）を100℃未満に保ちます。

インダクタサーマルデレート：
コア飽和からの効率低下を避けるために、インダクタの動作電流が飽和電流の80％未満（たとえば、10a飽和度インダクタの連続電流≤8a）を確実に維持します。

4.2 PCBレイアウトベストプラクティス

最小化電源ループ：
入力コンデンサ→MOSFET→インダクタパスを10mm以内に保ちます。ループインダクタンス（<1NH）を減らすために、内側の層に完全な接地平面を備えた4層PCBを使用します。

信号電力分離：
高周波ノイズのカップリングを回避するために、インダクタおよびスイッチノードから離れたルートフィードバックサンプリングライン（FB）。微分サンプリングは、ノイズ免疫を高めることができます。

5。最先端のテクノロジーとケーススタディ

5.1ワイドバンドギャップ半導体アプリケーション

ガンバック電源：
24V→3.3V/5A電源のTi LMG5200 GAN FETベースの設計は2MHzで動作し、インダクタサイズを50％削減し、94％の効率を達成します（従来のMOSFETで〜90％）。

5.2磁気統合技術

結合インダクタソリューション：
多相バックコンバーターでは、統合された磁気コア結合インダクタ（2相バックなど）がリップル電流キャンセルを30％改善し、コア損失を20％減少させます。

6.効率の最適化の検証とデバッグ

キーテストポイント：
オシロスコープを使用して、MOSFET VGSおよびVDS波形を測定し、トランジション時間<50ns未満と最小リンギング（供給電圧の10％<10％）を確保します。
赤外線熱イメージャーを使用して確認しますモスフェット局所的な過熱を避けるために、インダクタの温度を10°以内に温度の温度差を保ちます。

損失分解方法：
インダクタが切断された状態で、インダクタに接続されたフルロード伝導損失を使用して、負荷なしの損失（スイッチング損失が支配）を測定し、一次損失源を識別および最適化します。
