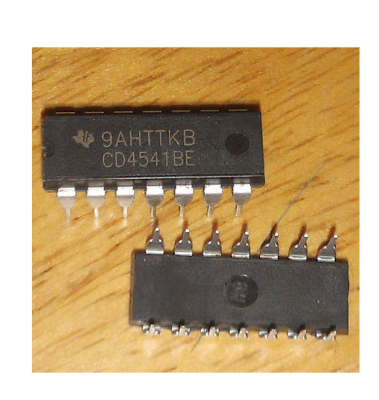

Texas Instruments CD4541BEタイマー：包括的なガイド

Texas Instruments CD4541BE+bom

Texas Instruments CD4541Be多用途ですプログラム可能なタイマー/発振器IC正確なタイミングと時計生成のために設計されています。両方をサポートしますRCネットワーク（費用対効果の高いソリューション用）およびクリスタルオシレーター（高精度アプリケーションの場合）ピンA/Bを介して調整可能な周波数除算比（最大65536）を使用して、マイクロ秒から時間までのタイミングの範囲を有効にします。幅広い動作電圧範囲（3V – 18V）、低静電流、および構成可能なデューティサイクル（50％対称または非対称）を特徴とするため、低電力埋め込みシステム、産業コントロール、および家電に適しています。モードには、CMOS/TTLロジックと互換性のある出力を備えたシングルショット（パルス1回）または周期的（連続波形）が含まれます。 14ピンのDIP/SOICパッケージに収容されており、CD4000シリーズデバイスと簡単に統合され、タイミングクリティカルなアプリケーションの信頼性と柔軟性を提供します。

Texas Instruments CD4541beの機能

周波数/期間のプログラマ性：振動周波数は、外部抵抗（R）、コンデンサ（C）、または結晶発振器を介して構成可能であり、広範囲のタイミングパラメーター調整（マイクロ秒から時間までの範囲）を可能にします。

調整可能な周波数分割比：組み込み周波数仕分けにより、入力ピンまたはプログラミングを介して出力信号分割係数を設定し、異なる周波数のクロック信号を生成できます。

サポートRC発振器（外部RCネットワーク）またはクリスタルオシレーター入力、さまざまな精度と安定性の要件へのケータリング（高精度シナリオのためのクリスタルモード、費用対効果の高いアプリケーションのRCモード）。

積分電圧レギュレータまたはバイアス回路は、外部コンポーネントとの互換性を最適化します。

典型的なCMOSプロセス機能、サポート広い電圧入力（例、3V〜15V以上）、多様な電力システム（バッテリー駆動のデバイスまたは産業用グレードの電圧環境）と互換性があります。

非常に低い静止電流は、バッテリー駆動型のポータブルデバイスまたはエネルギー効率の高いアプリケーションに最適です（たとえば、IoTセンサー、埋め込みシステム）。

スタンバイモードまたはスリープモードをサポートして、消費電力をさらに削減します。

出力信号デューティサイクルは、PWM制御、信号変調、およびその他のシナリオに適した構成可能（50％対称波形または非対称波形）です。

提供します補完的な出力（例、同期された高/低レベル信号）または異なるロジックレベル（CMOS/TTL）と互換性のあるシングルエンド出力。

中程度の出力駆動機能により、LED、リレー、または他の統合回路へのカップリングの直接駆動が可能になります。

組み込みの過負荷または短絡保護メカニズム（一部のモデル）は、回路の堅牢性を高めます。

広い動作温度範囲（たとえば、市販のグレード0°C〜70°C、産業グレード-40°C〜85°C）、さまざまな環境条件に適応します。

一般的なパッケージタイプ：DIP（デュアルインラインパッケージ）、SOIC（小さなアウトライン積分回路）、SSOP（Shrink Small Outline Package）など、PCBレイアウトとはんだを促進します。

ピンは、従来のCD4000シリーズロジックデバイスと互換性があり、他のデジタルサーキットとのシームレスな統合を可能にします。

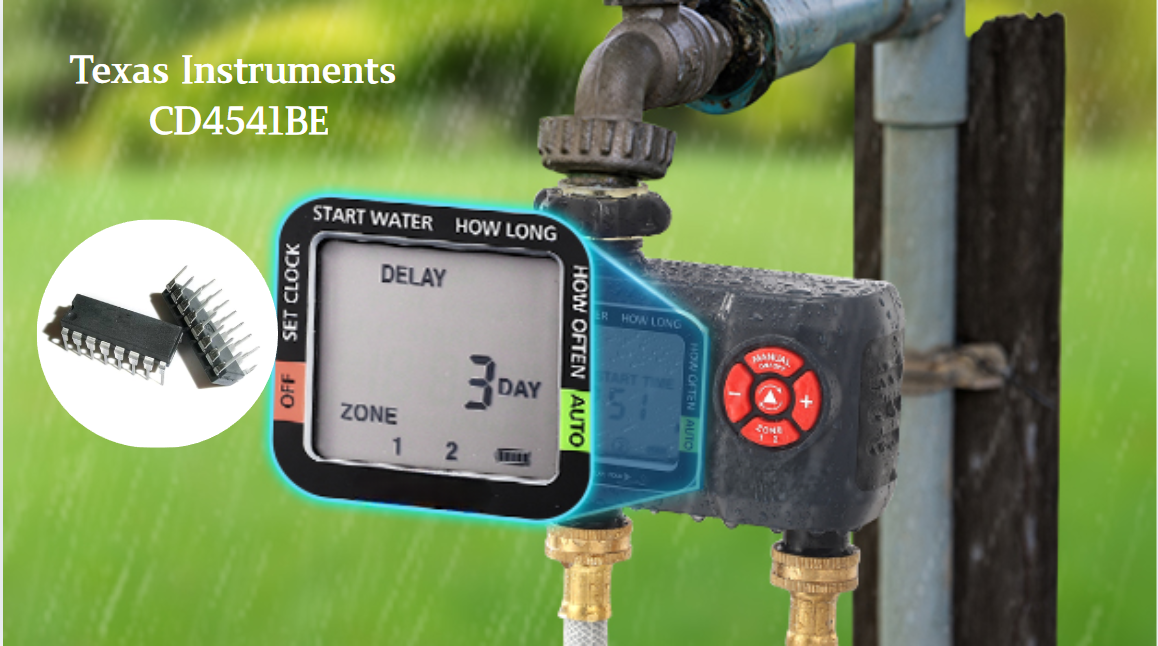

Texas Instruments CD4541beのアプリケーション

家電：

• 操業期間を制御するための家庭用電化製品（マイクロ波、洗濯機、コーヒーメーカー）のタイマー。

• デジタル時計、キッチンタイマー、またはポータブルデバイスのカウントダウンタイマー（たとえば、インターバルトレーニング用のフィットネストラッカー）。

産業管理：

• 製造プロセスにおけるシーケンシャルタイミング（例、コンベアベルトの遅延、マシンサイクルの同期）。

• 産業機器の安全インターロックまたは障害リセットタイマー。

デジタルシステム：

• マイクロコントローラー、センサー、または通信モジュール用の安定したクロックプロバイダー（たとえば、UARTボーレートまたはI2C/SPIクロック信号の生成）。

• LED点滅、ディスプレイのリフレッシュ、またはモーターの整流（ステッピングモーターステップのタイミングなど）のパルスジェネレーター。

通信機器：

モデム、ルーター、またはシリアル通信インターフェイスのクロック同期。

バッテリー駆動のデバイス：

• 電力消費を最小限に抑えるために、IoTセンサー、ウェアラブル、またはリモート監視デバイスのスリープ/ウェイクサイクルコントローラー。

• 環境センサーの定期的なデータサンプリングタイマー（温度、湿度、動き）。

ポータブルエレクトロニクス：

• リモートコントロール、電子書籍リーダー、または低電力Bluetooth（BLE）デバイスのエネルギー効率の高いタイミング。

パワーサーキット：

• 電圧レギュレータのタイミング（例えば、ソフトスタートの遅延または過電圧保護タイムアウト）。

• マルチレールシステムのシーケンシャルパワーアップ/ダウンコントロール（たとえば、FPGA/ASIC電源シーケンス）。

モーター＆LEDコントロール：

• モーター速度調節（例えば、ロボット工学の小さなDCモーター）またはLED調光（一定電流LEDドライバー）の調整可能なPWMシグナル。

産業用自動化：

センサーデータ収集のタイミング（例えば、PLCでの定期的なアナログからデジタルへの変換）。

機械の障害検出タイマー（例えば、過熱/過負荷シャットダウン遅延）。

自動車システム：

インテリア照明制御（段階的オン/オフタイミング）またはダッシュボードディスプレイバックライトの調光。

車両サブシステム用の低電力ウェイクアップタイマー（例えば、キーレスエントリ、タイヤ圧力モニタリング）。

DIYプロジェクト：

• 愛好家サーキット向けの低コストタイミングソリューション（例えば、LEDチェイサー、単純な周波数カウンター）。

• デジタルロジック、RC発振器の原則、またはタイミング回路設計を学習するための教育プラットフォーム。

医療機器：

• 正確な投与量制御のためのタイミングドラッグデリバリーシステムまたは注入ポンプ。

• 低電力のハートビートモニターまたは睡眠時無呼吸装置は、長いバッテリー寿命を必要とします。

• 柔軟性：外部RC/クリスタルおよび調整可能なデューティサイクルスーツを介したプログラム可能な頻度/期間は、多様なタイミングのニーズになります。

• 低電力：バッテリー駆動型またはエネルギー効率の高いシステム（IoT、ウェアラブルなど）に最適です。

• 広い電圧範囲：低電圧（3V）バッテリーシステムと産業（15V）環境の両方と互換性があります。

• 信頼性：温度範囲間の堅牢な動作と、過酷な環境のための組み込み保護。

Texas Instruments CD4541beの属性

Texas Instruments CD4541beのデータシート

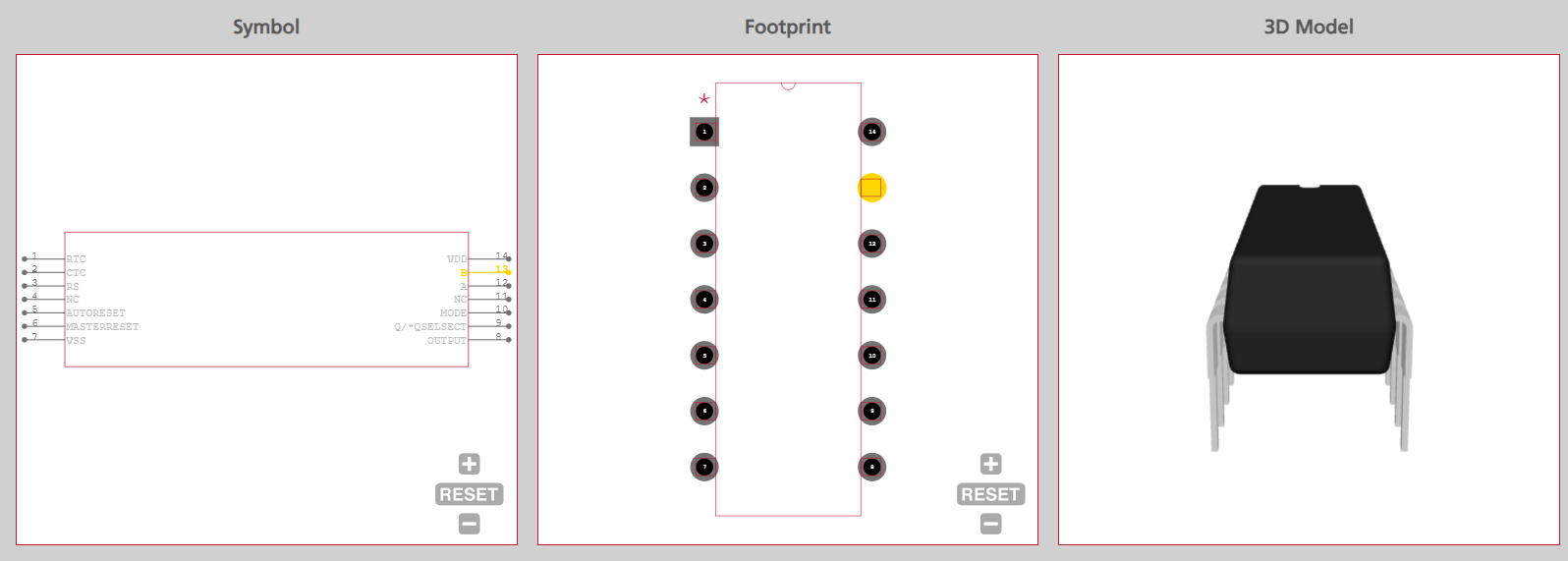

Texas Instruments CD4541BEのシンボル、フットプリント、3Dモデル

Texas Instruments CD4541beのカテゴリタイマー

電子システムでは、タイマーがタイムコントロールのコアコンポーネントとして機能し、タイミング信号または周期パルスを正確に生成することにより、「時間認識」を備えたデバイスを有効にします。産業自動化のシーケンス制御から、コンシューマーエレクトロニクスのスマートタイミング機能まで、タイマーは電子デバイスの「生物学的時計」として機能し、モジュールがプリセットリズムで連携するようにします。
ハードウェアタイマーは、その信頼性と低電力の利点のため、組み込みシナリオで特に重要です。抵抗器キャパシタ（RC）ネットワークまたはクリスタルオシレーターを使用して、振動回路を構築し、周波数分裂を介して安定したクロックを生成し、カウンターを介してマイクロ秒から時間までの幅広いタイミングを達成します。たとえば、IoTセンサーでは、タイマーは、データ収集、パフォーマンスのバランス、エネルギー消費のための定期的なウェイクアップを制御できます。産業制御では、モーターの開始/停止とバルブの切り替えのための正確なタイミングを提供し、安全で効率的な生産プロセスを確保します。ソフトウェアタイマーは柔軟性を提供しますが、プロセッサリソースに依存しています。ハードウェアタイマーは、高精度または低電力アプリケーションでかけがえのないものです。
Texas InstrumentsのCD4541BEハードウェアタイマーの典型的な例です。プログラム可能な発振器/タイマー積分回路として、RCまたはクリスタルオシレーターの入力をサポートし、外部抵抗能力成分または結晶発振器を介して振動周波数を簡単に構成できます。調整可能な周波数除算比（最大65536）では、パルス信号の生成から長周期のタイミングまで、多様なニーズを満たしています。その幅広い動作電圧範囲（3V〜18V）および低静止電流は、バッテリー駆動のデバイス（ポータブルエレクトロニクスやIoTノードなど）と産業用グレードシステムの両方で安定した動作を保証します。さらに、シングルエンド/補完的な出力や調整可能なデューティサイクルなどの機能は、PWM制御、クロック同期、およびその他のシナリオでアプリケーションを拡張します。 CD4541BEブリッジタイミング制御要件と柔軟性と信頼性を備えたサーキット設計は、スマートデバイスでの正確なタイミング制御を継続的に強化します。

CD4541BEのメーカー - テキサスインスツルメンツ

Texas Instruments（TI）は、タイマーの分野でのイノベーションと成果を通じて、世界のエレクトロニクス業界に大きな影響を与えてきました。
タイマーテクノロジーの先駆者として、TIの1971年のLM555タイマーの紹介はマイルストーンでした。このデバイスは、単独（タイミング）とアステル可能な（パルス生成）関数を組み合わせて、200mAのドライブ機能と幅広い温度安定性のおかげで、産業規制、家電などの「ユニバーサルタイマー」となりました。 100億ユニットを販売することで、ハードウェアタイミングソリューションの業界標準を設定しました。その後、TIは製品ラインを拡張しました。たとえば、CD4060は14段階の分割カウンターを統合し、時計生成と長期のタイミングに効率的なソリューションを提供し、費用対効果の高いタイミングデザインの最大の選択肢です。
IoTおよびポータブルデバイスの低電力需要に対処するTIは、TPL5111 NANO-TIMERを開発し、35NAの静止電流で非常に長いバッテリー寿命を達成しました。これにより、センサーノードとウェアラブルの「睡眠覚醒」サイクルのスマートパワー管理が可能になります。 MSP430マイクロコントローラーに統合されたタイマーモジュールは、高精度のキャプチャ/比較機能とサブミクロープの低電力を組み合わせて、医療機器、スマートメーター、およびその他のアプリケーションのコアタイミング制御ユニットとして機能します。
過酷な産業および自動車環境では、AEC-Q100に認定されたTIのLincmosシリーズタイマーは、-40°Cから105°Cで確実に動作し、エンジン制御と車両内のインフォテインメントシステムの安定したタイミングを提供します。デュアルモードRC/クリスタルオシレータ入力と65536段階の調整可能な周波数分割比を備えたCD4541BEのようなプログラム可能なタイマーは、マイクロ秒パルスから1時間のタイミングまで、産業の自動化、電力管理などで広く使用されている多様なニーズを満たしています。
TIの成功は、技術的なブレークスルーだけでなく、包括的なエコシステムの構築から、LM555の古典的な使いやすさからMSP430の統合開発まで、PSPICEシミュレーションツールとエンジニアの開発しきい値を大幅に低下させる広範な参照設計と組み合わせたものです。今日、TIタイマーは、家電、自動車、産業、および医療セクターに及びます。低電力、高精度、および信頼性に継続的に焦点を当てていることは、AIエッジコンピューティングや6G通信などの次世代技術のタイミング制御の基礎を築き、時間的精度とスマートデバイスの間のコアブリッジとしての役割を固めています。

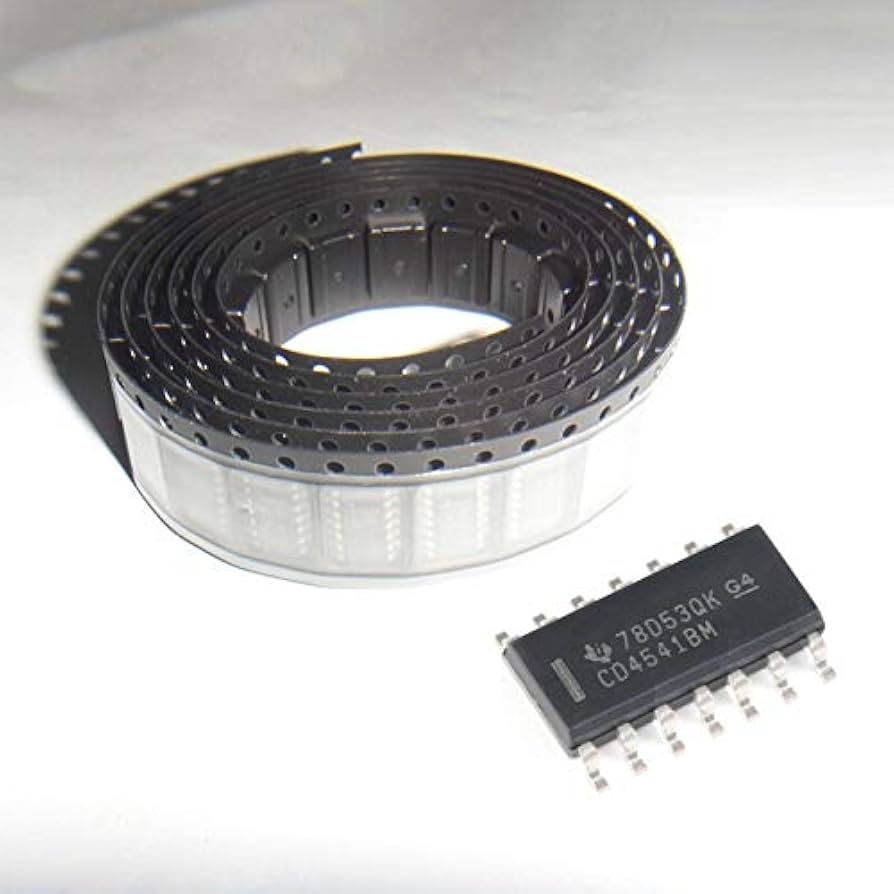

CD4541BM96対CD4541BE
