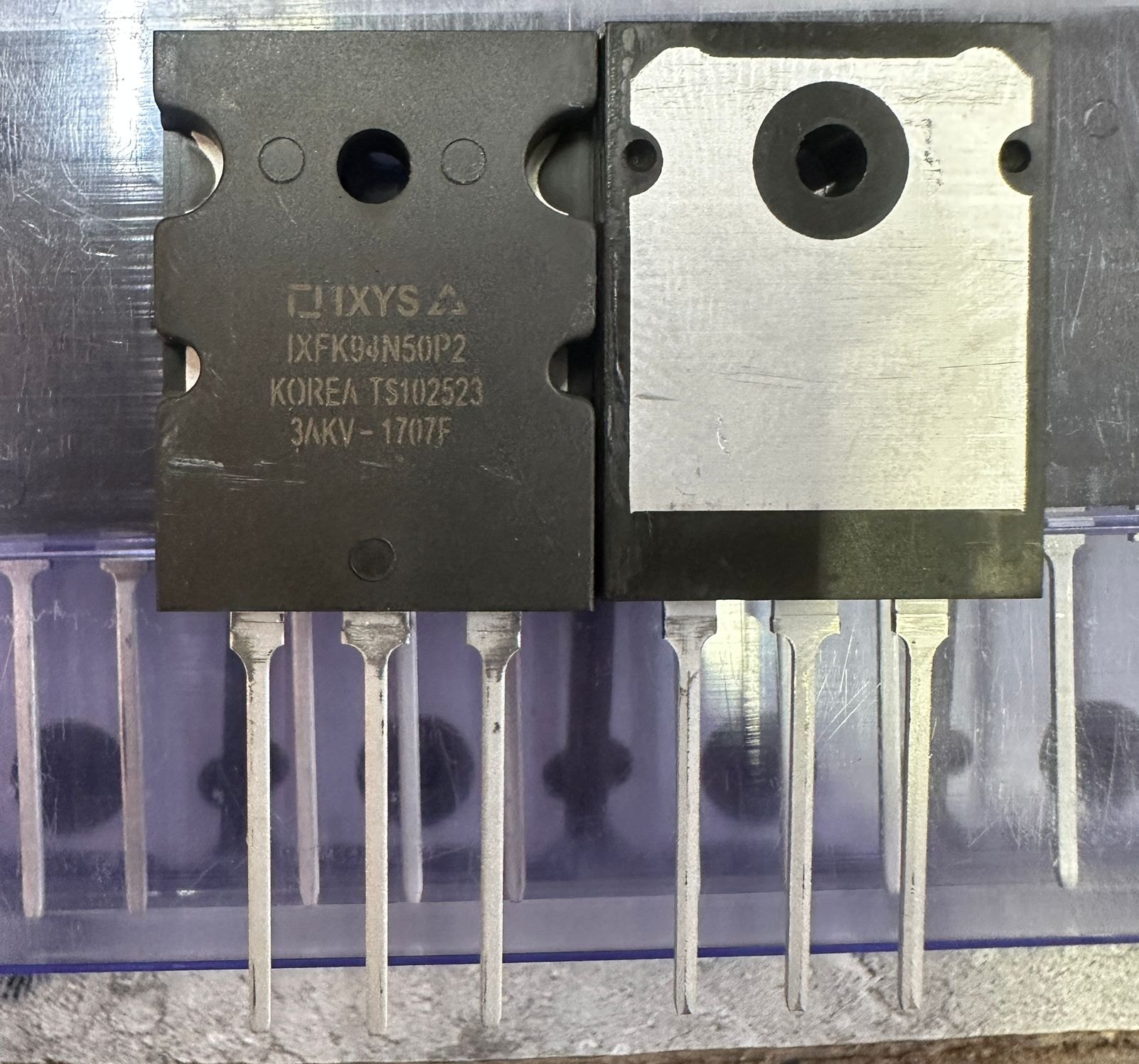

Ixys IXFK94N50P2+bom
Ixys IXFK94N50P2N-チャネルエンハンスメント - モードパワーMOSFETです。高速固有のダイオード、動的なDV/DT定格、雪崩レーティングが特徴です。低いRDS（オン）≤55mΩおよびQGが低いと、電力損失が減少します。その低いインダクタンスパッケージはパフォーマンスを向上させます。スイッチに最適 - モード電源、DC -DCコンバーター、モータードライブは、高出力密度と宇宙節約を提供します。
IXYS IXFK94N50P2の機能
高速固有のダイオード
この機能により、デバイスは回路で迅速に応答し、スイッチング速度を改善し、逆回復時間を短縮できます。高周波スイッチング電源などの高スイッチスピードアプリケーションに適しています。
動的DV/DT定格
電圧の変化に耐えるデバイスの優れた機能を示し、急速な電圧変動を伴う環境での安定した動作を確保します。これにより、電圧の過渡現象による誤動作や損傷、回路の信頼性の保護が防止されます。
雪崩が評価されました
つまり、デバイスは雪崩の故障条件下で一定量のエネルギーに耐えることができ、過電圧などの極端なシナリオでの信頼性を高め、雪崩の故障による損傷のリスクを減らすことができます。
低いRDS（オン）およびQG
低いRDS（オン）伝導中の電力損失を減らし、回路効率を改善します。
低Qgデバイスを駆動するのに必要なエネルギーを最小限に抑え、ドライバー回路の電力消費を下げ、システム全体のエネルギー効率を高めます。
低パッケージインダクタンス
インダクタンスによる電圧スパイクと電磁干渉（EMI）が減少し、回路の安定性と騒音免疫が改善されます。これは、回路のパフォーマンスと信頼性の向上に貢献します。
IXYS IXFK94N50P2のアプリケーション
スイッチモードおよび共振モード電源：スイッチモード電源（SMPS）では、抵抗性の低いRDS（ON）≤55MΩでは、伝導損失を減らし、電力変換効率を改善できます。高速固有のダイオードと高DV/DT定格は、高周波スイッチングの要件を満たし、スイッチング損失を減らし、出力をより安定させることができます。共鳴モード電源では、デバイスの特性はソフトスイッチングを実現し、スイッチングノイズと損失を減らし、電源の全体的なパフォーマンスを改善するのに役立ちます。
DC-DCコンバーター：DC-DCコンバーターは、多くの場合、電気エネルギーの効率的な変換が必要です。デバイスの低いRDS（オン）および低ゲート充電QG特性は、電力損失を減らし、変換効率を改善することができます。高速スイッチング速度により、高周波動作に適応し、磁気成分のサイズと重量を削減し、コンバーターの小型化を達成できます。
バッテリー充電器：バッテリーの充電プロセス中に、電流と電圧の正確な制御が必要です。このデバイスは、高電圧と大きな電流の下で安定に動作できます。耐性が低いと、充電プロセス中のエネルギー損失が減少し、充電効率が向上し、充電時間が短くなります。雪崩の評価特性は、回路の信頼性を高め、異常な充電効果からデバイスを保護します。
中断のない電源（UPS）：主電源が故障した場合、UPSはバッテリー電源にすばやく切り替える必要があります。このMOSFETの高速スイッチング速度により、迅速なスイッチングを実現し、負荷が動力を維持することを保証します。高出力密度と低パッケージインダクタンス特性により、複雑な労働条件下でUPSの安定した動作が保証され、重要な機器に信頼性の高いバックアップ電源が提供されます。
ACおよびDCモータードライブ：ACモーターとDCモーターを運転するときは、大きな電流と電圧を制御する必要があります。デバイスの高電流処理機能（ID25 = 94A、IDM = 240A）は、モーターの開始と動作の要件を満たしています。耐性が低いと、モータードライブの損失が減少し、システムの効率が向上します。雪崩の評価と速い内因性ダイオード特性は、モーターの背面電気的な力からデバイスを保護します。
高速電源スイッチングアプリケーション：高周波電力増幅器やパルス電源など、高速なスイッチングが必要な電力回路では、高速でDV/DTレーティングが高速スイッチング操作を可能にします。低ゲートチャージにより、ドライブ回路の消費電力が削減され、システム全体のパフォーマンスが向上します。
IXYS IXFK94N50P2の属性
| ROHSコード | はい | パーツライフサイクルコード | アクティブ |
| IHSメーカー | Littelfuse Inc | パッケージの説明 | TO-264、3ピン |
| コンプライアンスコードに到達します | 準拠 | ECCNコード | ear99 |
| Samacsysメーカー | littelfuse | 追加機能 | 雪崩が評価されました |
| 雪崩エネルギー評価（EAS） | 3500 MJ | ケース接続 | ドレイン |
| 構成 | 組み込みダイオード付きシングル | DSブレークダウン電圧マン | 500 V |
| Drany Current-Max（abs）（id） | 94 a | 排水Current-Max（ID） | 94 a |
| レジスタンスマックスの排水源 | 0.055Ω | FETテクノロジー | 金属酸化物半導体 |
| JEDEC-95コード | TO-264AA | JESD-30コード | R-PSFM-T3 |
| JESD-609コード | E1 | 要素の数 | 1 |
| ターミナルの数 | 3 | 動作モード | 拡張モード |
| 動作温度 - マックス | 150°C | パッケージボディ素材 | プラスチック/エポキシ |
| パッケージ形状 | 長方形 | パッケージスタイル | フランジマウント |
| ピークリフロー温度（CEL） | 260 | 極性/チャネルタイプ | nチャネル |
| 電力散逸 - マックス（ABS） | 1300 w | パルスドレイン電流 - マックス（IDM） | 240 a |
| 資格ステータス | 資格がない | 表面マウント | いいえ |
| 端子仕上げ | スズシルバー銅 | 端子形式 | スルーホール |
| 端子位置 | シングル | time@peakリフロー温度 - マックス（s） | 10 |
| トランジスタアプリケーション | 切り替え | トランジスタ要素材料 | シリコン |
| メーカー | ixys | 製品カテゴリ | モスフェット |
| Rohs | 詳細 | テクノロジー | si |
| 取り付けスタイル | 穴を通して | パッケージ /ケース | TO-264-3 |
| トランジスタ極性 | nチャネル | チャネルの数 | 1チャンネル |
| VDS-ドレンソースの分解電圧 | 500 V | ID-連続排水電流 | 94 a |
| RDS ON -Drain -Source抵抗 | 55モーム | VGS-ゲートソース電圧 | -30 V、 + 30 V |
| VGS TH-ゲートソースのしきい値電圧 | 3 v | QG-ゲートチャージ | 228 NC |
| 最小動作温度 | -55 c | 最大動作温度 | + 150 c |
| PD-電力散逸 | 1.3 kW | チャネルモード | 強化 |
| TradName | Hiperfet | シリーズ | IXFK94N50 |
| ブランド | ixys | 製品タイプ | モスフェット |
| ファクトリーパック数量 | 25 | サブカテゴリ | モスフェット |
| トランジスタタイプ | 1 nチャネル | タイプ | Polarp2 Hiperfet |
| 単位重量 | 0.352740オンス |
IXYS IXFK94N50P2のデータシート
IXYS IXFK94N50P2のピンアウト
to -264パッケージPIN情報
- ピン1：それは、コントロール端子として機能するゲート（Gと略された）です。異なる電圧を適用することにより、MOSFETのON -OFF状態を制御します。ゲート電圧を変更すると、チャネルの導電率を調整すると、ドレインとソースの間の電流の大きさを制御できます。
- ピン2と4：どちらも排水溝です（Dとして省略）。回路では、ドレインは電流出力端子であり、荷重または他の回路コンポーネントに接続されています。高電圧と電流に耐えます。スイッチング電源やモータードライブなどのアプリケーションでは、ドレイン電流の大きさと電圧の変動が回路の性能に影響します。
- ピン3：それはソース（Sとして省略）であり、これは現在の入力端子です。電源または地面の負の端子に接続されており、回路の基準電位を提供して、電流の通常の流れを確保し、回路関数を実現します。
Plus247パッケージPIN情報
- ピン1：それはゲート（gと略されます）であり、その関数は、on -264パッケージのゲートの関数と同じであり、MOSFETの状態を制御するために使用されます。
- ピン2：それは排水溝です（dと略されます）。現在の出力端子として、それは回路の負荷または他の部分に接続され、回路内の大きな電流と電圧を負担します。
- ピン3：それはソース（Sとして略されます）です。現在の入力端子として、回路の低い潜在的な基準点を提供して、電流の安定した流れを確保し、回路の通常の動作を維持します。
Ixys Ixfk94n50p2'sカテゴリ - シングルフェット
シングルFET（フィールド効果トランジスタ）は、最新の電子回路の重要なコンポーネントです。独自の電圧制御電流特性を活用して、さまざまな回路アプリケーションでかけがえのない役割を果たします。信号増幅回路では、弱い電気信号を正確に増幅します。回路の切り替えでは、電流の流れを制御するために迅速な伝導とカットオフを可能にします。入力インピーダンスが高いため、前の回路には最小限に影響し、信号の歪みを効果的に削減し、回路性能を向上させます。
NチャネルやPチャネルなどのさまざまな種類のシングルFETは、多様な回路要件に対応しています。 NチャネルFETは、ポジティブ電源システムで広く使用されており、大きな電流を効率的に処理します。Ixys IXFK94N50P2優れたNチャンネルエンハンスメントモード電源MOSFETです。低い耐性（RDS（オン））を備えており、伝導損失を大幅に削減し、回路効率を改善します。その高速固有のダイオードと高DV/DT定格は、高周波スイッチングシナリオで安定した動作を保証します。さらに、雪崩レートの特性は信頼性を高め、スイッチングモードの電源やモータードライブなどのアプリケーションで優れており、多数の回路設計に信頼できるコンポーネントの選択肢を提供します。
IXFK94N50P2のメーカー - IXys
Ixysは、単一のFETSドメインで顕著な成果を上げています。 IXFK94N50P2やIXFX94N50P2 N-チャネルエンハンスメントモードの電源MOSFETSなどの製品が主要な例です。これらのデバイスは、高速な固有のダイオードを備えており、迅速な切り替えを可能にし、高周波数アプリケーションでの電力損失を削減します。彼らの雪崩 - 評価された設計は、過酷な条件下で信頼性を高め、電圧の急増からFETを保護します。
低いRDS（ON）とQGを使用すると、IxysのシングルFETは電流の流れを効率的に制御でき、電力密度とエネルギーが高くなり、パフォーマンスを節約できます。これらの特性により、スイッチモードと共鳴 - モード電源、DC -DCコンバーター、モータードライブなど、幅広いアプリケーションに最適です。
さらに、Ixysは、MOSFETとIGBTに関連する多数の米国特許を保有しており、イノベーションへの強いコミットメントを示しています。デバイスのパフォーマンスを継続的に改善し、アプリケーションシナリオを拡大することにより、Ixysは単一のFETS市場の主要な力としての地位を確立しました。
仕様比較：IXFK94N50P2対IXFK90N60X VS IXFK90N20
<td style = "border-color：rgb（221、221、221）;" width = "422"
| 写真 |  |  |  |
| 部品番号 | IXFK94N50P2+bom | IXFK90N60X+bom | IXFK90N20+bom |
|---|---|---|---|
| メーカー | littelfuse | littelfuse | Ixys Corporation |
| パッケージ | TO-264-3 | TO-264-3 | to264-3 |
| 説明 | N-Channel 500 V 94A（TC）1300W（TC）穴から264AA（IXFK） | MOSFET DISCMSFT NCH ULTRJNCTN XCLASS TO-264（3） | 製品IXFK90N20は、90アンペアを処理できる高電圧MOSFETです |
| ストック | 2432 | 2466 | 8979 |
| 排水管電圧（V） | 500 | 600 | 200 |
| 最大オンレジスタンス @25℃（Ohm） | 0.055 | 0.038 | 0.02 |
| 連続排水電流 @ 25℃（a） | 94 | 90 | 90 |
| ゲートチャージ（NC） | 228 | 210 | 380 |
| 入力容量、CISS（PF） | 14200 | 8500 | 9000 |
| 熱抵抗[ジャンクションケース]（K/W） | 0.096 | 0.113 | 0.25 |
| 構成 | シングル | シングル | シングル |
| パッケージタイプ | TO-264 | TO-264K | TO-264 |
| 電力散逸（W） | 1300 | 1100 | 500 |
| サンプルリクエスト | いいえ | いいえ | はい |
| 最大逆回復（NS） | 250 | 200 | |
| 在庫を確認してください | タグ： IXFK94N50P2 IXYS
|
