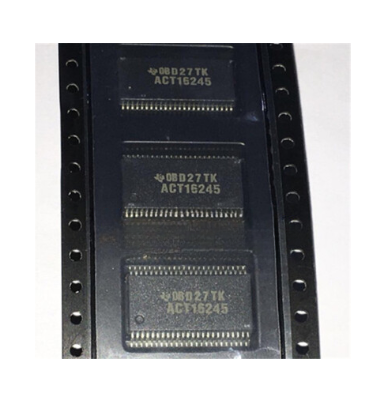

Texas Instruments SN74ACT16245QDLREP+bom
Texas Instruments SN74ACT16245QDLREP高性能16ビットバストランシーバーです。過酷な産業および自動車環境向けに設計され、-40°Cから +125°Cから確実に動作します。デュアル8ビットの非変換3状態アーキテクチャにより、効率的な双方向データ転送が可能になります。 TTLの互換性、低ノイズ操作、優れたバス駆動機能を提供しているため、アプリケーションの要求に伴う高速データ通信に最適です。
Texas Instruments SN74ACT16245QDLREPの機能
Texas InstrumentsのSN74ACT16245QDLREPはaです高性能16ビットバストランシーバー、過酷な環境での産業用および自動車用途向けに特別に設計されています。以下は、そのコア機能の概要です。
広い温度範囲の信頼性
動作温度範囲：-40°C〜 +125°C、高温および低温環境の両方に適しています。
JEDEC業界の基準に沿ったコンポーネント認証を備えており、HAST（高度に加速されたストレステスト）や温度サイクリングなどのライフテストに合格し、長期的な安定性を確保しています。
双方向データ送信
非同期双方向バス通信をサポートするデュアル8ビットの非変動3状態トランシーバーアーキテクチャを備えています。
データフローの方向（A→BまたはB→A）はDIRピンによって制御され、G PINはバスを完全に分離できます。
TTL互換性とバス運転機能
入力はTTL電圧と互換性があり、出力には3状態の設計があり、バスラインを直接駆動できます。
双方向のデータ送信をサポートし、PCBレイアウトを最適化するスルーホールアーキテクチャがあります。
低ノイズデザイン
分散型VCCおよびGND PIN構成により、高速スイッチング中のノイズ干渉が減少します。
高周波データ送信シナリオに適しています。
製造サポートの強化
長期的な供給の安定性を確保するために、DMS（製造源の減少）の問題の強化されたサポートを提供します。
確立された製品変更通知メカニズムがあります。これは、顧客がサプライチェーンのリスクを管理するのに便利です。
パッケージングと互換性
SSOP（DL）にパッケージ化されており、ROHS標準に準拠したテープとリールのパッケージングが付属しています。
Texas InstrumentsWidebusFamilyのメンバーであり、同じシリーズの他のデバイスとPIN互換性があります。
技術仕様
電源電圧：4.5V〜5.5V（VCC）
入力電圧範囲：-0.5VからVCC + 0.5V
出力電流：±24ma（連続）
動作温度：-40°C〜 +125°C
Texas Instruments SN74ACT16245QDLREPのアプリケーション
コンピューターシステム：コンピューターアーキテクチャでは、CPU、メモリ、周辺機器などのさまざまなコンポーネント間のデータ通信に使用できます。たとえば、メモリバスとI/Oバス間でデータを送信して、必要に応じて適切なデータフローと分離を確保できます。これは、PCBレイアウトのフローを最適化するのに役立ちます。これは、複雑なコンピューターマザーボードの設計で有益なアーキテクチャを通じてです。
産業用自動化：産業制御システムでは、このトランシーバーを使用して、さまざまな制御ユニット、センサー、アクチュエーターを接続できます。厳しい産業環境にあるさまざまなデバイス間の信頼できるデータ送信が可能になり、温度性能が拡張された極端な条件での操作が可能になります。また、自動化システムのさまざまな部分間で非同期の2つのウェイ通信が必要です。
通信機器：ルーター、スイッチ、ベースステーションなどのテレコムデバイスでは、SN74ACT16245QDLREPを使用して、異なるモジュールまたはボード間のデータ送信に使用できます。データ信号の整合性を確保するのに役立ち、必要な分離とバスの駆動能力を提供します。 3状態出力は、マルチデバイス通信シナリオでバスラインを効率的に管理するのに役立ちます。
テストおよび測定機器：オシロスコープ、ロジックアナライザー、信号ジェネレーターなどのテスト機器を設計するとき、このトランシーバーを使用して、さまざまなサブシステムをインターフェースできます。測定回路とディスプレイまたは制御ユニット間の正確なデータ転送が可能になります。強化された減少する製造源（DMS）サポートにより、これらのタイプの機器におけるコンポーネントの長期的な可用性と信頼性が保証されます。
Texas Instruments SN74ACT16245QDLREPのデータシート

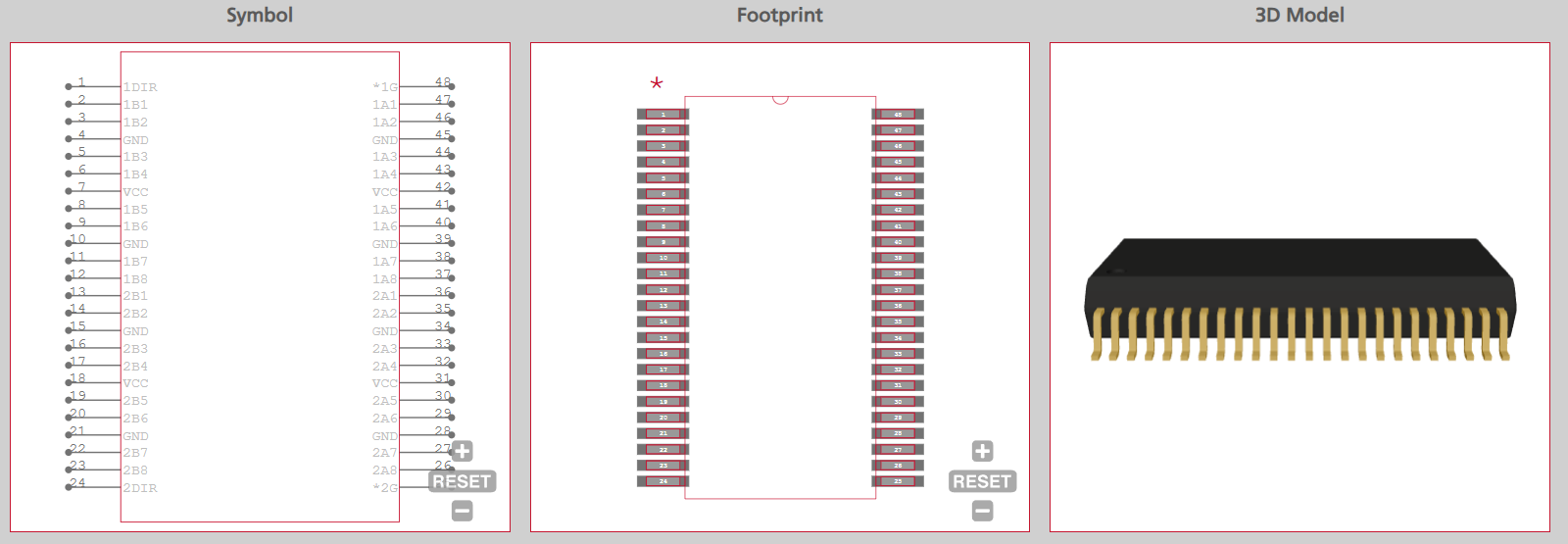

Texas Instruments SN74ACT16245QDLREPのピンアウト
パワーとグランドピン：
VCC：このピンは、通常4.5V〜5.5Vの範囲で動作する電源に接続されています。デバイスが機能するために必要な電力を提供します。
GND：グランドピンは、チップの電気基準点として機能します。回路基板の接地面に接続されて、電気回路を完成させます。
- データピン：
A0 -A7：これらは、データバスAの入力/出力ピンです。方向制御に応じてデータを送信または受信するために使用できます。
B0 -B7：これらは、A0 -A7と同様ですが、他のデータバスに似たデータバスBの入力/出力ピンです。
コントロールピン：
監督：方向制御ピン。このピンが高い場合、データはバスAからバスB（A→B）に転送されます。低い場合、データはバスBからバスA（B→A）に転送されます。
g：出力はピンを有効/無効にします。このピンが低い場合、出力が有効になり、バス間でデータが転送されます。それが高い場合、出力は高いインピーダンス状態にあり、バスを互いに効果的に分離します。
Texas Instruments SN74ACT16245QDLREPを選択する理由
選択するいくつかの説得力のある理由がありますTexas Instruments SN74ACT16245QDLREP 16ビットバストランシーバー：
- 過酷な環境での信頼性：-40°C〜 +125°Cの動作温度範囲では、極端な寒さまたは暑い状態で確実に機能し、温度の変動が一般的な産業および自動車用途に適しています。 JEDEC業界の基準への順守と、HASTや温度サイクリングなどの加速されたライフテストの成功の成功により、長期的な安定性と耐久性がさらに確保されます。
- 効率的な双方向データ伝送：デュアル8ビットの非変動3状態トランシーバーアーキテクチャにより、シームレスな非同期双方向バスコミュニケーションが可能になります。 DIRピンを介してデータフローの方向を制御し、G PINを使用してバスを完全に分離する機能は、複雑なシステム操作に重要なデータ転送の管理において柔軟性と精度を提供します。
- TTL互換性と強力な運転能力：入力でTTL電圧互換であり、3つの状態の出力設計を使用すると、複雑な回路を追加せずにバスラインと直接絡み合って駆動できます。これにより、設計プロセスが簡素化され、コンポーネントカウントが削減され、印刷回路基板（PCB）のスペースとコストの両方が節約されます。双方向データ転送のサポートと、PCBレイアウトのための最適化されたスルーホールアーキテクチャは、その使いやすさをさらに向上させます。
- 低ノイズ性能：分散型VCCおよびGND PIN構成は、高速スイッチング操作中のノイズ干渉を最小限に抑えるのに役立ちます。これは、信号の整合性を保証し、エラーのリスクを軽減し、より安定した信頼性の高いシステムパフォーマンスにつながるため、高周波データ送信を含むアプリケーションで特に重要です。
- 製造およびサプライチェーンのサポートが強化されています：Texas InstrumentsのDMS（製造源の減少）の問題に対するサポートの強化は、より安定した長期供給を意味します。包括的な製品変更通知メカニズムにより、顧客はサプライチェーンのリスクをより適切に管理し、予期しないコンポーネントの変更によりプロジェクトが中断されないようにします。
- パッケージングと互換性：テープとリールパッケージを備えたSSOP（DL）パッケージは、自動製造プロセスに便利です。さらに、ROHSスタンダードに準拠することで、環境に優しい選択となります。 Texas InstrumentsWideBusファミリーとシリーズの他のデバイスとの互換性をピン留めするメンバーシップは、設計の柔軟性と、将来の簡単なアップグレードまたは交換の可能性を提供します。
- 適切な技術仕様：4.5V〜5.5V（VCC）の電源電圧範囲、適切な入力電圧範囲、および±24MA（連続）の出力電流により、多くの典型的なアプリケーションの電気要件を満たすことができます。定義された動作温度範囲は、産業および自動車セクターでの意図したユースケースともよく整合しています。
Texas Instruments SN74ACT16245QDLREPのカテゴリ-16ビットバストランシーバー
16ビットのバストランシーバーは、異なるコンポーネント間で効率的なデータ転送を可能にすることにより、最新のデジタルシステムで重要な役割を果たします。これらのトランシーバーは、16ビットバス上のデータの流れを管理し、複雑な電子デバイスでのシームレスな通信を確保するように設計されています。
16ビットバストランシーバーの重要な機能の1つは、双方向データ伝送をサポートする機能です。これにより、マイクロコントローラーとメモリモジュールや周辺デバイスなど、システムのさまざまな部分間の柔軟なデータ移動が可能になります。さらに、多くの16ビットバストランシーバーは、高インピーダンス状態に配置できる3つの状態の出力を備えています。これにより、複数のデバイスが干渉なしに同じバスを共有し、システムのスケーラビリティと設計の柔軟性を高めることができます。
別の重要な側面は互換性です。ほとんどの16ビットバストランシーバーは、TTLやCMOSなどの標準ロジックレベルと互換性があるように設計されているため、既存のシステムに統合しやすくなります。また、特に高速データ転送シナリオで、ノイズを減らし、信号の整合性を向上させる機能を提供します。
Texas Instruments SN74ACT16245QDLREPは、16ビットのバストランシーバーの中で際立っています。幅広い動作温度範囲、優れたTTL互換性、およびDIRやGピンなどの堅牢な制御機能により、産業用および自動車用途に適しています。その低ノイズ設計と強化された製造サポートは、その魅力をさらに高め、高性能デジタルシステムの構築を検討しているエンジニアにとって信頼できる選択肢となります。
SN74ACT16245QDLREPのメーカー - テキサスの楽器
Texas Instruments（TI）は、バストランシーバードメインで驚くべき偉業を達成しています。多様なアプリケーションに合わせて調整された幅広いトランシーバーを提供します。
産業および自動車セクターでは、ISO 1042やISO 1042 -Q1などのTIのCAN（コントローラーエリアネットワーク）トランシーバーが傑出しています。彼らは、バス断層保護と高い一般的なモードの過渡免疫と±70 VDCバス障害保護と±30 V共通モード電圧範囲を誇る。強化された分離オプションと騒々しい環境で動作する能力により、グリッドインフラストラクチャ、モータードライブ、ハイブリッド/電気自動車などのシステムに最適です。
データ通信のために、TIは、SN65HVD2Xファミリで世界初の拡張された共通 - モードRS -485トランシーバーを導入しました。これらのデバイスには、TIA/EIA -485要件の2倍以上の一般的なモード電圧範囲があり、工場の自動化やセキュリティネットワークなどの過酷な産業環境での長いケーブルアプリケーションに適しています。 SN65HVD20は最大25 Mbpsに達し、ESD保護の高さやFailSafe操作などの機能を提供し、高いシグナル伝達率をサポートしています。
過酷な状態のために設計されたSN74ACT16245QDLREPは、Tiの広範なポートフォリオの一部です。その貢献は、TIの他の製品とともに、バストランシーバー市場で会社を支配的な力にし、グローバルなエンジニアに信頼できる高性能ソリューションを提供しています。
SN74ACT16245QDLREPの代替部品
| 部品番号 | メーカー | 説明 |
|---|---|---|
| 74ACT16245DLRG4 | テキサスの楽器 | 3州の出力、48スソップ、-40〜85の16ビットバストランシーバー |
| 74ACTQ16245SSCX | テキサスの楽器 | ACTシリーズ、デュアル8ビットトランシーバー、真の出力、PDSO48、0.300インチ、SSOP-48 |
| 74ACT16245SSC | Fairchild Semiconductor Corporation | バストランシーバー、ACTシリーズ、2ファン、8ビット、真の出力、CMOS、PDSO48、0.300インチ、MO-118、SSOP-48 |
| SN74ACT16245QDL | テキサスの楽器 | ACTシリーズ、デュアル8ビットトランシーバー、真の出力、PDSO48、0.300インチ、SSOP-48 |
| 74ACTQ16245SSC | テキサスの楽器 | ACTシリーズ、デュアル8ビットトランシーバー、真の出力、PDSO48、0.300インチ、SSOP-48 |
SN74ACT16245QDLREP Vs. 74ACT16245DL
| 写真 |  |  |
| 部品 | SN74ACT16245QDLREP+bom | 74ACT16245DL+bom |
| pbfreeコード | はい | |
| ROHSコード | はい | |
| パーツライフサイクルコード | アクティブ | 廃止 |
| IHSメーカー | Texas Instruments Inc | NXP半導体 |
| 部品パッケージコード | SSOP | |
| パッケージの説明 | 緑、プラスチック、SSOP-48 | |
| ピンカウント | 48 | |
| コンプライアンスコードに到達します | 準拠 | 未知 |
| ECCNコード | ear99 | |
| HTSコード | 8542.39.00.01 | 8542.39.00.01 |
| Samacsysメーカー | テキサスの楽器 | |
| コントロールタイプ | 一般的なコントロール | |
| 方向をカウントします | 双方向 | |
| 家族 | 活動 | 活動 |
| JESD-30コード | R-PDSO-G48 | R-PDSO-G48 |
| JESD-609コード | E4 | |
| 長さ | 15.875 mm | 15.875 mm |
| 負荷静電容量（CL） | 50 pf | |
| ロジックICタイプ | バストランシーバー | バストランシーバー |
| マックスI（OL） | 0.008 a | |
| 水分感度レベル | 1 | |
| ビット数 | 8 | |
| 関数の数 | 16 | 2 |
| ポートの数 | 2 | 2 |
| ターミナルの数 | 48 | 48 |
| 動作温度 - マックス | 125°C | 85°C |
| 操作温度分 | -40°C | -40°C |
| 出力特性 | 3状態 | |
| 出力極性 | 真実 | |
| パッケージボディ素材 | プラスチック/エポキシ | プラスチック/エポキシ |
| パッケージコード | SSOP | SSOP |
| パッケージ等価コード | SSOP48、.4 | |
| パッケージ形状 | 長方形 | 長方形 |
| パッケージスタイル | 小さなアウトライン、シュリンクピッチ | 小さなアウトライン、シュリンクピッチ |
| 梱包方法 | tr | |
| ピークリフロー温度（CEL） | 260 | |
| 電源Current-Max（ICC） | 0.016 Ma | |
| prop。delay@nom-sup | 11.5 ns | |
| 伝播遅延（TPD） | 11.5 ns | 9 ns |
| 資格ステータス | 資格がない | 資格がない |
| シュミットトリガー | はい | |
| 座っている高さ - マックス | 2.79 mm | 2.8 mm |
| 電源電圧マックス（VSUP） | 5.5 v | 5.5 v |
| 供給電圧-min（vsup） | 4.5 v | 4.5 v |
| 供給電圧ノム（VSUP） | 5 v | 5 v＆l
|
