MC33887PNB NXP Semiconductors-Motorドライバー：包括的なガイド

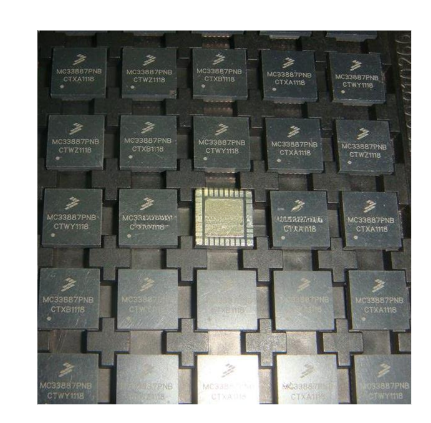

NXP半導体MC33887PNB +BOM

NXP半導体MC33887PNB統合された負荷電流フィードバックを備えた5.0 AH-ブリッジパワーICです。 5.0 V -28 Vの電圧範囲で動作し、低いRDS（ON）（120MΩ典型）を備えており、最大10 kHz PWMをサポートします。アクティブな電流制限や障害報告などの関数により、信頼できる操作が保証されます。自動車（例えば、ETG、EGR）および正確なモーター制御のための産業/医療用途で広く使用されています。

NXP半導体MC33887PNBの機能

MC33887PNBNXP半導体によって導入された5.0 A H-Bridge電力積分回路です。さまざまな機能があり、複数のアプリケーションシナリオに適しています。その機能は、電気性能、機能、動作条件、パッケージなどの複数の側面をカバーしています。

電気性能機能

広い動作電圧範囲：5.0 Vから28 Vの電圧範囲で完全な仕様で動作できます。40Vを超えない電圧でのパフォーマンスが限られて動作することもできます。

低耐性：H-ブリッジMOSFETのRDS（ON）の典型的な値は120MΩであるため、伝導損失を減らすのに役立ちます。

高いPWM周波数：最大10 kHzのPWM周波数をサポートしているため、さまざまなモーター制御シナリオに適しています。

現在の制限関数：アクティブな電流制限（規制）関数があります。ローサイドMOSFETのアクティブな電流制限しきい値は、5.2 Aから7.8 Aの範囲であり、回路と荷重を効果的に保護できます。

機能的特徴

現在のフィードバックをロードします：負荷電流フィードバック関数があります。フィードバック出力は負荷電流の1/375であり、閉ループトルク/速度制御とオープンロード検出に使用できます。

障害ステータスレポート：それは、障害ステータス出力ピンを介した下腸、短絡、過剰温度などの障害を報告し、システム障害の診断と取り扱いを促進します。

スリープモード：現在の消費量が非常に低い睡眠モード（50μA以下の睡眠モード）があり、システムの消費量を削減するのに役立ちます。

複数の制御関数：2つのハーフブリッジトーテムポール出力の極性を制御するための2つの独立した入力があります。 2つの無効化入力は、Hブリッジ出力を3つの状態（高インピーダンス）に強制することができ、ENピンはチップの有効化モードと睡眠モードを制御するために使用されます。

動作状態の機能

広い温度範囲：動作温度範囲は-40°C〜125°Cで、貯蔵温度範囲は-65°C〜150°Cであるため、さまざまな過酷な環境に適応できます。

ESD保護：あるレベルのESD保護があります。人体モデルのESD電圧は±2000 Vで、機械モデルの電圧は±200 Vです。

パッケージング機能：HQFN36にパッケージ化され、36ピン、ピンピッチ0.8 mm、9 mm x 9 mm x 2.1 mmのパッケージサイズがあります。熱散逸は、露出したパッドを介して達成され、熱散逸性能を効果的に改善できます。

NXP Semiconductors MC33887PNBのアプリケーション

NXP半導体のMC33887PNB、統合された負荷電流フィードバック機能を備えた5.0 A H-Bridge Power Integrated Circuit（IC）として、その優れた性能と豊富な機能により、自動車、産業、その他の分野に広く適用されています。
自動車分野のアプリケーション
電子スロットルコントロール（など）：自動車エンジンの電子スロットルは、燃焼効率と出力を最適化するために、吸気空気の体積を調整するために開口部の正確な制御が必要です。 5.0 Aの連続DC負荷電流を処理するMC33887PNBの能力は、最大10 kHzのPWM周波数を使用すると、コントロール信号に迅速に応答し、スロットルの正確な開閉を実現できます。その負荷電流フィードバック機能は、モーター電流をリアルタイムで監視し、閉ループ制御を促進し、ターゲットの開口部でスロットルが安定していることを保証し、エンジンのパフォーマンスと燃費が向上します。
排気ガス再循環（EGR）：EGRシステムは、自動車の排気ガスの窒素酸化物排出を削減するように設計されています。このチップは、EGRバルブのDCモーターを駆動できます。モーターの動作を制御することにより、バルブの開口度を正確に調整し、排気ガスの再循環の量を制御できます。複雑な労働条件下では、そのアクティブな電流制限および障害ステータス報告関数は、システムの安定した動作を確保し、運動の過負荷または故障によって引き起こされる過剰な排出量などの問題を防ぐことができます。
ターボチャージャーウェイストゲートコントロール：ターボチャージャーウェストゲートの制御は、エンジンの性能と応答速度を改善するために重要です。 MC33887PNBは、H-ブリッジ出力をすばやく切り替え、ウェイストゲートモーターの動作を正確に制御し、ターボチャージャーの吸気空気量を調整し、ターボチャージャーが過剰速度または急増しないようにすることができます。エンジンの作業条件が頻繁に変化すると、その速い応答能力により、ウェイストゲートがタイムリーに調整され、エンジンの安定した動作が維持されます。
産業および医療分野のアプリケーション
産業用ポンプとモーターコントロール：工業生産では、さまざまなポンプやモーターが効率的かつ正確な制御が必要です。 MC33887PNBは、さまざまなパワーのDCモーターを駆動でき、ポンプの流量と圧力の正確な調節を達成できます。耐性が低い（典型的なRDS（オン）120MΩ）、電力損失を減らし、システムの効率を改善することができます。産業用自動化生産ラインでは、モーターのスムーズな動作を確保し、メンテナンスコストを削減できます。
医療ポンプとモーターコントロール：医療機器は、安定性と安全性のための非常に高い要件を持っています。このチップの障害状態報告と複数の保護機能により、医療ポンプとモーターの信頼できる操作が保証されます。注入ポンプでは、運動速度を正確に制御して、薬物の均一な注入を確保できます。換気装置では、呼吸ガスの流量と圧力の安定性を維持するようにモーターを安定に駆動し、患者に安全で効果的な治療を提供します。

NXP Semiconductors MC33887PNBの属性

NXP Semiconductors MC33887PNBのデータシート

NXP Semiconductors MC33887PNBのピンアウト

NXP Semiconductors MC33887PNBの同様の部分

NXP Semiconductors MC33887PNBのカテゴリモータードライバー

モータードライバーさまざまな電子システムで重要な役割を果たし、制御回路と電気モーターの間のインターフェースとして機能します。それらの主な機能は、コントローラーからの電気信号を適切な電力信号に変換してモーターを駆動し、速度、トルク、方向を正確に制御できるようにすることです。
これらのドライバーには、H-ブリッジドライバー、ステッピングモータードライバー、サーボモータードライバーなどのさまざまなタイプがあり、それぞれ特定のモータータイプとアプリケーション要件に合わせて調整されています。 H-ブリッジドライバーは、たとえば、DCモーターの駆動に広く使用されており、電流の流れを逆にすることで双方向の回転を可能にします。ステッピングモータードライバーは、個別のステップでモーターの動きを制御できるため、正確な位置決めを必要とするアプリケーションに不可欠です。
最新のアプリケーションでは、モータードライバーが高効率、信頼性、統合を提供することが期待されています。高効率ドライバーは、電力損失を最小限に抑え、熱生成を減らし、システム全体のパフォーマンスを改善します。特に、システムの故障が深刻な結果をもたらす可能性のある自動車、産業、および医療アプリケーションでは、信頼性が重要です。保護回路や通信インターフェイスなどの統合機能は、システム設計を簡素化し、機能を強化します。
NXP半導体MC33887PNBは、高度なモータードライバーの代表的な例です。統合された負荷電流フィードバックを備えた5.0 AH-ブリッジパワー統合回路として、優れたパフォーマンスと機能を提供します。幅広い動作電圧範囲、抵抗性が低く、PWM周波数が高く、自動車のスロットル制御から産業ポンプ動作まで、さまざまな用途に適しています。アクティブな電流制限、障害報告、睡眠モードなどの機能により、MC33887PNBは信頼できる動作を保証しながら、消費電力も削減します。その汎用性と堅牢な設計により、効率的で信頼性の高いモーター制御ソリューションを求めるエンジニアに人気のある選択肢になります。

MC33887PNBのメーカー - NXP半導体

NXP半導体は、モータードライバーの分野で顕著な成功を収めています。その深い技術的蓄積と継続的なイノベーションにより、さまざまなアプリケーションシナリオに豊富な高性能ソリューションを提供します。
自動車業界では、NXPのモータードライバー製品主要な車両システムのアップグレードに貢献します。たとえば、S32K39-37-36シリーズのチップは強力なコンピューティング機能を備えており、最大200 kHzの制御ループを備えた多相モーターの制御を可能にします。また、AI/MLアルゴリズムをサポートし、電気自動車の高性能および高統合要件を満たすこともできます。 H-Bridge電力積分回路（IC）であるMC33887PNBなどの電子スロットル制御や排気ガスの再循環などのシステムで使用されるチップは、モーターの動作を正確に制御し、エンジン性能を最適化し、排気排出を減らすことができます。
産業分野は、NXPの貢献からも大幅に恩恵を受けています。そのモータードライバーソリューションは、3相AC誘導モーターから永久磁石同期モーターに至るまで、さまざまな種類のモーターの制御をカバーしています。 GD3000のような3相ブラシレスモータープレドライバーは、広い電圧範囲、過電流保護、およびその他の特性を備えており、正確なモーター制御を可能にし、工業生産効率と信頼性を改善します。 NXPは、ファクトリーオートメーションのリアルタイム制御および統合接続機能も提供します。効率的なモータードライバーを通じて、正確な速度と位置制御が可能になり、省エネの節約に貢献し、機器のサービス寿命が延びられます。
結論として、包括的な製品ポートフォリオと高度な技術的機能により、NXP半導体は、モータードライバーの分野で優れたベンチマークを確立し、さまざまな産業でモーターコントロールを効率と知性の新たな高さに向けて推進しています。
