Stmicroelectronics STM32F413CGU6マイクロコントローラー：データシート、パフォーマンス、機能

stmicroelectronics STM32F413CGU6+bom

stmicroelectronics STM32F413CGU6ARM＆REG; cortex＆reg; -M4ベースのMCUをFPUにベースにし、125 DMIPSパフォーマンスで最大100 MHzで動作します。 1MBフラッシュ、320kb SRAM、およびUSB OTG FS、3 CAN、ADC、2 DAC、および複数のシリアルポートなどのインターフェイスを備えています。低電力モード（睡眠、停止、スタンバイ）では、産業用および医療用途に適しています。 UFQFPN48パッケージに収容されており、-40＆Deg; Cから +105およびDeg; Cで動作し、産業制御、オーディオ処理、低電力IoTデバイスに最適です。

stmicroelectronics STM32F413CGU6の機能

Stmicroelectronics STM32F413CGU6のアプリケーション

1。産業用自動化と制御

• 産業用ロボットとモーションコントロール：2つの高度なコントロールタイマー（TIM1/TIM8）を利用して、PWM出力とデッドタイムコントロールを実装し、モータードライブ（サーボモーター、ステッパーモーターなど）をサポートします。 3缶2.0Bコントローラーを介して、産業バスコミュニケーション（Canopen、Devicenetなど）を達成します。
• PLCおよびスマートデバイス：12ビットADC（2.4 MSPS）と6 DFSDMデジタルフィルターを使用すると、産業用品とプロセス制御に適したマルチチャネルアナログ信号取得（温度、圧力センサーなど）をサポートします。
• パワーエレクトロニクスとインバーター：アートアクセラレータと貿易に依存しています。ゼロウェイトステートフラッシュ実行の場合、リアルタイムコントロールアルゴリズムの効率を高め、太陽光インバーター、UPS、およびその他のデバイスでの迅速な応答をサポートします。

• 高い信頼性：工業用グレードの温度範囲（-40＆deg; C〜 +105＆deg; C）およびCRCチェックユニットは、過酷な環境でのデータの整合性を確保します。
• リアルタイム通信：ホストコンピューターまたはストレージデバイスとの便利な相互作用のために、USB 2.0 OTG FSおよびSDIO/MMCインターフェイスをサポートします。

2。医療機器と健康監視

• ポータブル医療機器：2つの12ビットDACSを使用して波形信号を生成し、定期的なデータ収集のために低電力タイマー（LPTIM1）と組み合わせて、スタンバイ電力消費を減らす（典型的なスタンバイ電流1.1＆Micro; a）。

• 医療イメージングとセンサー融合：SPI/I2Sインターフェイスを介して画像センサーまたはオーディオモジュールに接続し、データセキュリティを確保するために、真の乱数ジェネレーター（RNG）との暗号化された通信を実装します。

• ウェアラブルヘルスデバイス：320 KB SRAMおよびEBAM（強化されたバッチ取得モード）により、低消費電力を維持しながら、心拍数や血液酸素などの生理学的データを効率的に処理します（スリープモード電流3 MA）。

• 高精度アナログ周辺機器：ADCは、温度センサーと医療グレードの信号条件付けをサポートし、エラーは以下＆PlusMN; 4 LSB（通常は＆PlusMN; 2 LSB）を使用します。
• セキュリティコンプライアンス：96ビットの一意のIDおよびメモリ保護ユニット（MPU）は、医療機器のデータ暗号化とパーティション分離要件を満たしています。

3。オーディオ処理とインテリジェントな音声

• スマートスピーカーと音声認識：5つのSPI/I2Sインターフェイス（2つの全二重I2S）とSAIシリアルオーディオインターフェイスを介して、マルチチャネルオーディオストリームトランスミッション（I2S、PDMマイクアレイなど）をサポートします。サウンドソースのローカリゼーションとビームフォーミングにDFSDMデジタルフィルターを使用します。
• ホームオーディオシステム：PLLI2S専用のオーディオPLLを使用して、高精度クロック（8 kHzから192 kHzのサンプリングレートをサポートする）を生成すると、DACオーディオ出力またはコーデックインターフェイスに適した歪みのないオーディオ信号を保証します。
• 音声起動デバイス：低電力モード（ストップモード電流42＆Micro; a）とリアルタイムクロック（RTC）を組み合わせて、バッテリー寿命を延ばし、スタンバイモードで音声トリガーされたウェイクアップを可能にします。

• ハードウェアアクセラレーション処理：DSP命令とFPUユニットは、オーディオアルゴリズムを最適化（FFT、ノイズリダクションなど）、CPU負荷を削減します。
• 低遅延コミュニケーション：SPI5/I2S5は、最大50 MBIT/sをサポートし、リアルタイムオーディオストリーム伝送要件を満たしています。

4。IoTとスマートホーム

• センサーハブとゲートウェイ：3 I2Cインターフェイス（1 MHzファストモードPlus）を介して複数のセンサー（温度/湿度、空気圧）に接続し、DMAコントローラーを使用してバッチデータ送信を使用して、CPU介入を減らします。
• スマートホームアプライアンスコントロール：USART/UARTインターフェイス（最大12.5 Mbit/s）を使用して、Wi-Fi/Bluetoothモジュールを接続し、OTAのアップグレードをサポートします。 GPIO 5Vトレランスを介して、リレーまたはLEDインジケーターを直接駆動します。
• ウェアラブルデバイス：小さなUFQFPN48パッケージ（7x7 mm）と低電力設計により、ステップカウント、睡眠モニタリングなどのためにモーションセンサー（たとえば、加速度計）を統合します。

• エネルギー効率の最適化：動的電圧スケーリング（1.7 V〜3.6 V）および高速ストップモードのウェイクアップ（通常10＆Micro; s）のバランスパフォーマンスと電力消費。
• 強力な拡張性：IoTデバイスデータストレージのニーズを満たすために、FSMC外部メモリインターフェイスをサポートし、フラッシュまたはSRAMを拡大したりSRAMまたはSRAMをSRAMまたはSRAMをサポートしたりします。

5。自動車用電子機器および車両内用途

• 車両内センサーとアクチュエーター：使用能力のあるネットワーク通信（例えば、ボディコントロールモジュール）に使用し、ADC温度センサーを介してバッテリーまたはモーター温度を監視します。
• 車両内オーディオシステム：高忠実度のオーディオ再生のために、I2Sインターフェイスを介して車両内のオーディオコーデックに接続し、QSPIインターフェイスを介してオーディオファームウェア用の外部フラッシュに接続します。

• 干渉防止機能：産業用グレードのEMC基準に準拠し、広い電圧範囲と電力ノイズ抑制をサポートし、車両内の電磁環境に適応します。
• リアルタイム保証：100 MHzの主要な周波数とNVICネストされた割り込みコントローラーは、車両内イベントへの迅速な応答を保証します。

6.その他の最先端のアプリケーション

• Industrial IoT（IIOT）エッジノード：ETH周辺機器（外部PHYを必要とする）とローカルストレージと組み合わせることで、エッジデータの前処理とエッジコンピューティングが可能になります。
• ドローンとロボットのコントロール：クローズドループモーター速度制御と姿勢センサー融合のために、四方率エンコーダーインターフェイスとマルチタイマー同期を使用します。

概要：コアの競争力と選択の推奨事項

• ストレージ要件：1 MBフラッシュと320 kb SRAMは、中規模のファームウェアに適しています。より大きなストレージニーズのために、FSMC/QSPIを介して拡張します。
• 電力に敏感なシナリオ：STOPモード（42＆Micro; A）またはスタンバイモード（1.1＆Micro; A）をVBATとペアリングして、RTC操作を維持します。

• 開発エコシステム：STM32Cubeエコシステムと互換性があり、HALライブラリとサードパーティのRTOS（例えば、Freertos）をサポートして開発サイクルを短くします。

stmicroelectronics STM32F413CGU6の属性

stmicroelectronics STM32F413CGU6のデータシート

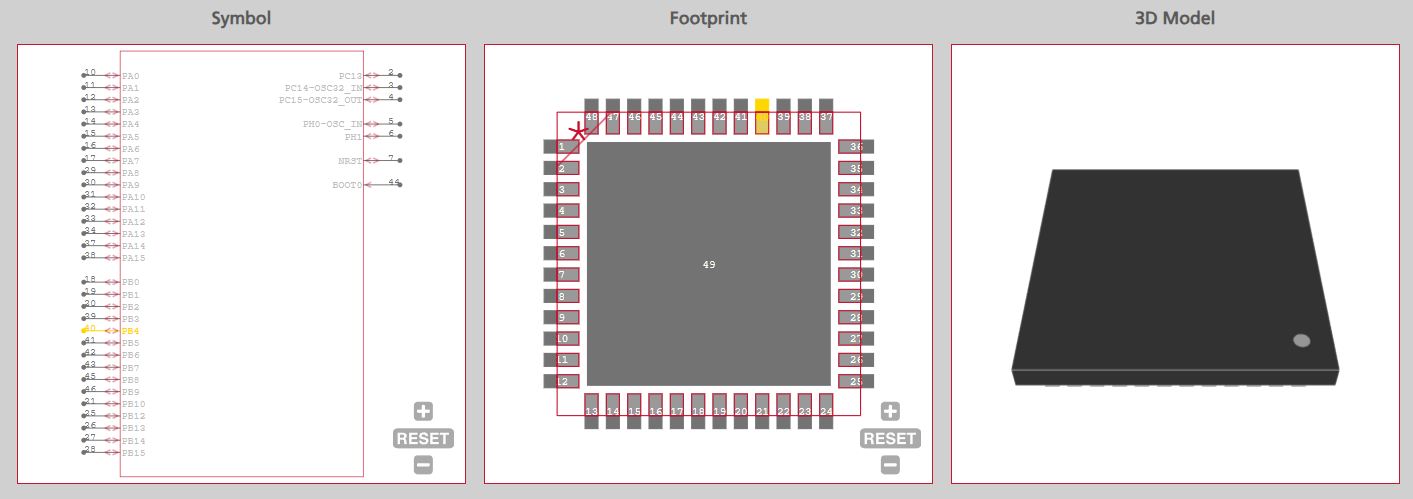

stmicroelectronics STM32F413CGU6のシンボルとフットプリント

STMICROELECTRONICS STM32F413CGU6のカテゴリ - マイクロコントローラー

STM32F413CGU6のメーカー-Stmicroelectronics

STM32F413CGU6対STM32L011F4U6
