Stmicroelectronics STM32F446ZCT6 -Microcontrollers：包括的なガイド

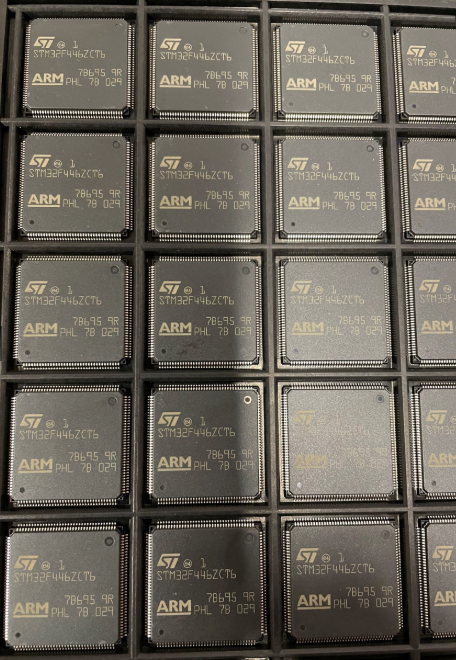

stmicroelectronics STM32F46ZCT6+bom

stmicroelectronics STM32F46ZCT6FPUを搭載したARM Cortex-M4ベースのMCUで、最大180 MHzで実行されます。 256 KBフラッシュ、128 KB SRAM + 4 KBバックアップSRAMを備えており、USB OTG HS/FS、2 CAN、3つのADC、17のタイマー、および20の通信インターフェイスの豊富な周辺機器を提供します。 LQFP144パッケージでは、産業用温度範囲（-40°C〜 +105°C）、産業制御、家電、および高性能と低電力を必要とする埋め込みシステムに最適です。

Stmicroelectronics STM32F46ZCT6の機能

1。コアとパフォーマンス

プロセッサ：ARM®Cortex®-M4 32ビットコアを備えたフローティングポイントユニット（FPU）とデジタル信号処理（DSP）命令を備えています。フラッシュメモリからのゼロウェイトステート実行のために、適応型リアルタイムアクセラレータ（ART Accelerator™）が装備されています。の最大周波数で動作します180 MHzのパフォーマンスで225 DMIPS。

メモリ保護ユニット（MPU）：アプリケーションのセキュリティを強化するために、最大8つの保護された地域をサポートします。

2。メモリ構成

フラッシュメモリ：256 kb（Zモデルの場合）プログラムとデータストレージの場合、インプレースコードの実行をサポートします。

sram：

システムsram：高速読み取り/書き込み（0待機状態）を備えた128 kb（112 kb + 16 kb）。

バックアップSRAM：4 KB、データ保持のためのスタンバイモードでVBATを搭載しています。

3。周辺機器とインターフェイス

通信インターフェイス

汎用シリアルポート：

USART：4つのUSART（最大11.25 Mbit/s）と2つのUART、LIN、IRDA、およびモデムコントロールをサポートします。

SPI：4つのSPIインターフェイス（最大45 Mbit/s）、そのうち3つはI²Sオーディオインターフェイスとして多重化できます（8〜192 kHzサンプリングをサポートしますレート）。

i²c：4I²Cインターフェイス（標準/高速モード、最大1 MHz）、SMBUS/PMBUSと互換性があります。

高速インターフェイス：

USB：1 USB OTG HS（480 MBIT/s）および1 USB OTG FS（12 MBIT/s）。

できる：自動車および産業コミュニケーション用の2.0Bコントローラー（最大1 Mbit/s）。

SDIO/MMC：SD/MMCカード用の1つのSDIOインターフェイス（最大48 MHz）。

他のインターフェイス：

quadspi：8/16/32ビットアクセス、最大256 MBのアドレス指定でクアッドチャネルSPIフラッシュをサポートします。

HDMI-CEC：AVデバイス管理のための1 HDMIコンシューマエレクトロニクス制御インターフェイス。

spdif-rx：IEC-60958およびIEC-61937オーディオストリームをサポートする1​​ SPDIFレシーバー。

アナログとタイマー

ADC/DAC：

ADC：最大2.4 MSPのサンプリングレートを備えた3 x 12ビットADC、24チャンネルスキャンモードと同期サンプリングをサポートします。

DAC：バッファー/バッファーモードを備えた2 x 12ビットDAC、出力電圧範囲0からVREF+。

タイマー：

高度なコントロールタイマー：2（TIM1、TIM8）は、3相PWMとモータードライブのデッドタイムコントロールを備えています。

汎用タイマー：入力キャプチャ、出力比較、およびPWM生成のための10 x 16/32ビットタイマー。

基本的なタイマー：DACトリガーと簡単なタイミング用の2 x 16ビットタイマー（TIM6、TIM7）。

ウォッチ・ドッグス：システムの信頼性のための独立したウォッチドッグ（IWDG）およびウィンドウウォッチドッグ（WWDG）。

他の周辺機器：

カメラインターフェイス（DCMI）：CMOSセンサーの最大54 MHzピクセルクロックを備えた8〜14ビットの平行インターフェイスをサポートします。

柔軟なメモリコントローラー（FMC）：16ビットデータバスを介して、SRAM、PSRAM、SDRAM、または/NANDフラッシュをサポートします。

リアルタイムクロック（RTC）：VBATを搭載し、アラームをサポートし、周期的な割り込みをサポートするハードウェアカレンダーを使用したサブ秒の精度。

4。パワーと低電力

電力範囲：

メインパワー（VDD）：1.7 Vから3.6 V（外部電力スーパーバイザーの最小1.7 V）。

アナログパワー（VDDA）：VDDに一致し、独立した参照電圧（VREF+）をサポートします。

バックアップパワー（VBAT）：RTCおよびバックアップレジスタの場合、1.65 V〜3.6 V。

低電力モード：

スリープモード：CPUが停止し、周辺機器がアクティブ。 6クロックサイクルのウェイクアップ。

停止モード：クロックオフ、SRAM/レジスタは保持されました。 0.12 mAという低い典型的なパワー。

スタンバイモード：電圧レギュレータオフ。 1.28 µAという低い典型的なパワー、RTCを介してウェイクアップ。

5。パッケージとピン

パッケージ：lqfp144（20x20 mm、144ピン）まで114 GPIOS、いくつかをサポートする5V許容範囲。

ピン機能：

gpio：入力/出力/多重化/アナログモードをサポートします。一部のピンは、高速スイッチング（最大90 MHz）を使用できます。

デバッグインターフェイス：オンチップデバッグとプログラミング用のSWDおよびJTAG。

6。電気および温度の特性

動作温度：-40°C〜 +105°C（工業用グレード、サフィックス「7」）。

電磁互換性（EMC）：EMIを減らすために、スペクトルクロック生成の広がりをサポートします。

信頼性：IEC 60335-1標準に準拠した、フラッシュデータの整合性のための内蔵CRCチェックユニット。

STMICROELECTRONICS STM32F446ZCT6のアプリケーション

STM32F446ZCT6は、高性能マイクロコントローラーですARM®Cortex®M4コアに基づいています。その豊富な周辺機器、低電力機能、産業用グレードの信頼性により、次の分野で広く適用できます。

1。産業用自動化と制御

モータードライブとインバーター

2つの高度なコントロールタイマー（TIM1/TIM8）を装備し、3相PWMとデッドタイムコントロールをサポートし、サーボモーター、ステッパーモーター、または周波数コンバーターを直接駆動できます。缶バス（2缶2.0Bチャンネル）と高速ADC（2.4 MSPSサンプリングレートの3 12ビットADC）と組み合わせることで、産業用ロボットとインテリジェントな製造装置のリアルタイム制御とフィードバック調整に適しています。

産業コミュニケーションとゲートウェイ

USB OTG HS/FS、QuadSPI、FMC（フレキシブルメモリコントローラー）、およびUART/SPI/I²Cの複数のセットを含む20の通信インターフェイスを統合すると、ModbusやCanopenなどの産業プロトコルをサポートします。エッジコンピューティングノードまたは産業用インターネット（IoT）ゲートウェイとして機能して、デバイスネットワークとデータの相互作用を実現できます。

センサーおよび監視システム

高精度ADCとDACS（2 12ビットDACS）は、産業センサーデータ収集（圧力や温度モニタリングなど）に適しています。リアルタイムクロック（RTC）およびバックアップSRAMと一緒に、主要なデータを記録し、スマートメーターや監視端子に適用される停電時にデータ損失を保証できません。

2。家電とスマートホーム

スマートホームアプライアンスと視聴覚機器

HDMI-CECインターフェイスとSPDIF-RXオーディオレシーバーをサポートすると、スマートテレビ、ホームオーディオシステム、またはセットトップボックスの開発に使用できます。 SPI/I²Sインターフェイスは、外部オーディオコーデックの接続をサポートして、高忠実度オーディオ再生の要件を満たしています。

スマートホームハブ

低電力モード（1.28 µAという低いスタンバイモードの電力消費）とリッチGPIOS（最大114、5Vトレランスをサポートするもの）は、スマートドアロックや環境モニターなどのバッテリー駆動のスマートホームデバイスに適しています。 USB OTGは、外部ストレージまたはヒューマンマシンインターフェイス（HMI）に接続して、相互作用機能を強化できます。

ウェアラブルデバイスと健康監視

組み込み温度センサーと高速ADCを使用すると、生理学的データ（体温や心拍数など）をリアルタイムで収集できます。 BluetoothまたはWi-Fiモジュール（UART/SPIを介して外部から接続）と組み合わせて、スマートウォッチと医療用ウェアラブルデバイスに適用できます。

3。医療および携帯型デバイス

医療機器と診断機器
高精度ADCと干渉防止設計（EMIを減らすためのスプレッドスペクトルクロックをサポート）は、心電図（ECG）や血糖モニターなどの医療センサーの信号処理に適しています。低電力機能は、ポータブルデバイスのバッテリー寿命を延長し、安定性とエネルギー効率のための医療機器の厳格な要件を満たしています。

ハンドヘルドデバイスとモバイル端子

カメラインターフェイス（DCMI）とパラレルLCDインターフェイス（8080/6800モード）をサポートすると、画像の獲得と表示のためにハンドヘルドバーコードスキャナーとモバイル看護ターミナルの開発に使用できます。 FMCインターフェイスは、外部SDRAM/NANDフラッシュを接続して、大容量のデータストレージの要件を満たすことをサポートします。

4。自動車用電子機器と車両システム

車両電子制御ユニット（ECU）

2つのバスは、ISO 11898標準に準拠した自動車電子通信をサポートし、ボディコントロールモジュール（BCMS）、モーターコントローラー、または車両センサーノードで使用できます。工業用グレードの温度範囲（-40°C〜 +105°C）は、厳しい車両環境で安定した動作を保証します。

車両内のエンターテイメントおよび情報システム

SPI/I²Sインターフェイスは、車両内のオーディオ処理をサポートし、USB OTG HSは車両内USBデバイスまたは充電モジュールに接続できます。リアルタイムオペレーティングシステム（RTOS）とMPU（メモリ保護ユニット）のサポートは、自動車の機能安全基準を順守し、システムセキュリティを強化します。

5。コミュニケーションとモノのインターネット（IoT）

エッジコンピューティングと産業用IoT

180 MHzのメイン周波数とDSP命令セットを使用すると、エッジノードでのデータの前処理（フィルタリングや暗号化など）を実現し、クラウドの負荷が減少します。 SDIO/MMCインターフェイスをサポートして外部メモリカードを接続すると、データレコーダーまたはIoTゲートウェイに適用できます。

ワイヤレス通信デバイス

UART/SPIを介して外部Wi-Fi/5Gモジュールを接続することにより、IoT端子デバイス（スマートセンサーノードや環境監視ステーションなど）を構築できます。低電力モードは、バッテリー駆動のワイヤレスセンサーネットワーク（WSNS）に適しており、デバイスの展開サイクルを拡張します。

6。航空宇宙および産業IoT

組み込み制御システム

アビオニクス機器では、ドローン飛行制御システムと衛星ペイロードコントロールで使用されています。その高い信頼性と干渉防止機能（CRCチェック、EMC設計）を利用して、ミッションクリティカルなアプリケーションの安定した動作を確保します。

エネルギーおよび電力機器

スマートグリッドターミナルおよび電源監視機器に適しているため、缶バスとADCを介してリアルタイムでグリッドパラメーターを監視できます。 FMCと組み合わせて、履歴データを保存するための外部フラッシュを接続すると、リアルタイムのパフォーマンスとデータの整合性のためのパワーシステムの要件を満たしています。

まとめ

STM32F446ZCT6は、高性能コア、リッチ周辺機器、低電力設計、産業用グレードの信頼性の包括的な利点を備えているため、クロスフィールド埋め込みアプリケーションに理想的な選択肢となります。その柔軟性とスケーラビリティにより、さまざまなシナリオのニーズに迅速に適応し、高精度制御から低電力IoTまでの効率的なソリューションを提供できます。

Stmicroelectronics STM32F46ZCT6の属性

stmicroelectronics STM32F446ZCT6のデータシート

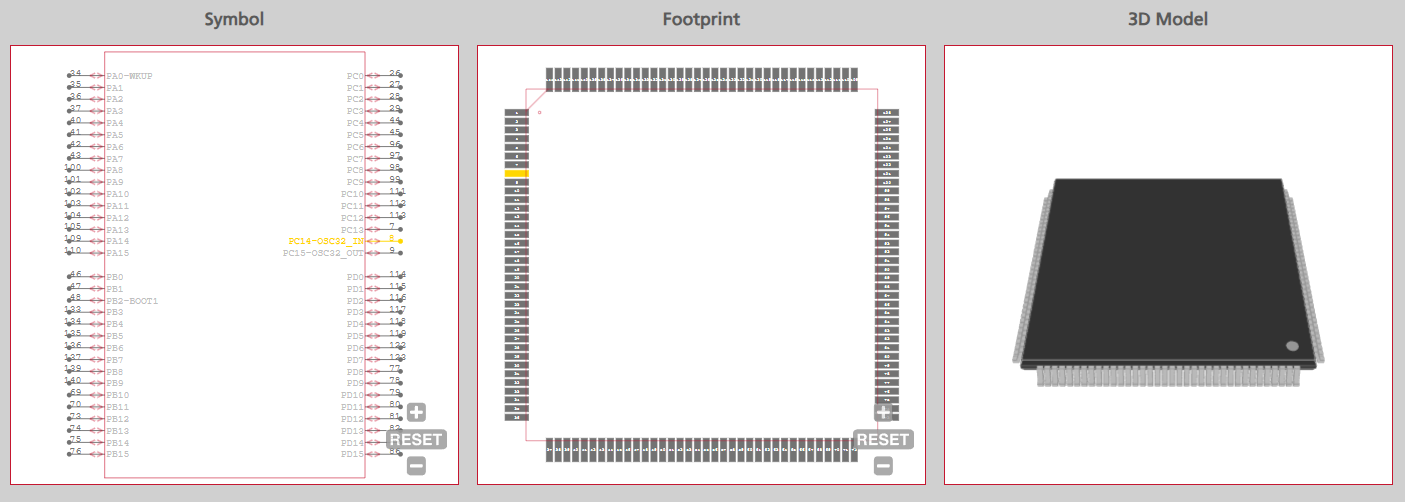

stmicroelectronics STM32F46ZCT6のシンボルとフットプリント

STMICROELECTRONICS STM32F446ZCT6のカテゴリ - マイクロコントローラー

マイクロコントローラー最新の埋め込みシステムの脳は、単一のチップに処理コア、メモリ、および周辺機器を統合して、多様なフィールド全体でインテリジェントな制御を可能にすることです。 ARM®Cortex®ベースのソリューションのようなこれらの小さくても強力なデバイスは、高性能コンピューティングとエネルギー効率を組み合わせて、産業自動化、家電、医療機器のリアルタイム運用をサポートします。進化するテクノロジーにより、マイクロコントローラーは、IOT時代の需要を満たすためのAI加速、安全な接続性、低電力モードなどの高度な機能を備えています。
stmicroelectronics STM32F46ZCT6225 DMIPSパフォーマンスのFPUとDSP命令で180 MHzの皮質-M4コアを活用して、主要な例として際立っています。 256 KBフラッシュ、128 KB SRAM、およびUSB OTG HS、CANバス、高速ADCなどの豊富な周辺機器を統合し、モータードライブでの正確な制御と産業用ゲートウェイでのリアルタイムデータ処理を可能にします。低電力設計（1.28 µAでのスタンバイモード）および産業用グレードの信頼性（-40°C〜 +105°C操作）により、エッジコンピューティングや過酷な環境に最適です。汎用性の高いソリューションとして、STM32F446ZCT6は、マイクロコントローラーが自動車、医療、IoTのアプリケーション全体でイノベーションを促進し、パフォーマンス、効率、適応性をシームレスにブレンドする方法を例示しています。

STM32F446ZCT6のメーカー-Stmicroelectronics

stmicroelectronicsは、その先駆者としての地位を確立していますマイクロコントローラー（MCU）ドメイン、革新を推進し、業界の基準を設定します。 ARM®アーキテクチャに根ざしたSTM32ファミリーは、低電力と高性能のMCUに革命をもたらしました。たとえば、STM32Lシリーズは、IoTおよびバッテリー駆動のデバイスに最適なサブミクロープスタンバイモードを備えた超低電力設計を開拓しましたが、STM32F7/F4シリーズはcortex-M7/M4コアを使用した高性能コンピューティングを提供し、産業自動化とAi-Edgeアプリケーションのために最大225 DMIPに達します。
同社の成果は、技術的なブレークスルーと市場のリーダーシップにまたがっています。ゼロウェイトフラッシュ実行用のArt Accelerator™、動的電圧スケーリング用のFlexPowerControl、および進化するサイバーセキュリティのニーズに対応する統合セキュリティエンジン（AES、TRNG）などの機能を導入しました。 Stmicroelectronicsは、生態系の開発も優先順位を付け、包括的なツール、RTOS互換性、広大なパートナーネットワークを提供し、開発者が市場までの時間を加速できるようにします。
7億STM32 MCUが世界中に出荷されたため、同社は自動車（ISO 26262準拠のMCU）から医療機器にセクターを支配しています。持続可能性へのコミットメントは、ECOPACK®認定とエネルギー効率の高い設計で明らかです。 STM32F446ZCT6は、180 MHzの皮質-M4コアと産業用グレードの信頼性を備えたもので、STMicroelectronicsがMCU機能を再定義し続け、次世代埋め込みソリューションのパフォーマンス、効率、汎用性をブレンドし続ける方法を例示しています。

STM32F446ZCT6対STM8S903F3M3T
