電子システムでは、信号の純度と精度がデバイスのパフォーマンスを直接決定します。で構成される電子フィルター運用アンプ(Op-amps)信号周波数を正確にフィルタリングする能力のおかげで、元の信号と有効な情報を接続する「ブリッジ」になりました。単純な電源リップルフィルタリングから複雑な通信信号復調まで、これらのアクティブフィルターは、OP-AMP、抵抗器、およびコンデンサの独創的な組み合わせを通じて、特定の周波数での信号の保持または減衰を実現します。彼らは、弱い負荷容量や穏やかな特性曲線など、パッシブフィルターの欠点を解決するだけでなく、高インピーダンス入力およびOP-AMPの低インピーダンス出力特性を通じて信号処理プロセスの安定性と信頼性を確保します。この記事では、基本的な概念、分類、作業原則、およびOP-AMPフィルターのアプリケーションシナリオを体系的に整理し、理論から電子工学の実践へのアプリケーションまで完全な視点を提供します。
運用アンプを使用した電子フィルターとは何ですか?
運用アンプ(OP-AMP)で構成される電子フィルターは、抵抗器やコンデンサなどのパッシブコンポーネントと組み合わせて、コアアクティブデバイスとしてOP-AMPを使用して、入力電気信号の周波数コンポーネントを選択的に処理する回路です。抵抗器、インダクタ、およびコンデンサのみで構成されるパッシブフィルターと比較して、これらのアクティブフィルターは、制御可能なゲイン、強力な負荷容量、大きなインダクタなしで急なフィルタリング特性を実現する能力などの利点を提供します。オペアンプの高い入力インピーダンスと低出力インピーダンスは、フィルタリングパフォーマンスに対する信号ソースと負荷の影響を効果的に分離し、通信機器、計装、オーディオ処理、およびその他のフィールドのフィルターを作成します。
電子フィルターの役割
電子フィルターは、電子システムで複数の重要な役割を果たします。
信号精製:センサー出力信号は、多くの場合、さまざまな高周波ノイズと混合されます。フィルターは、これらのノイズを排除して、有用な信号を明確にすることができます。たとえば、温度センサーの出力では、フィルターは回路によって導入された高周波干渉を削除し、温度データをより正確にすることができます。
周波数選択:通信システムでは、異なるチャネルの信号が異なる周波数で送信されます。フィルターは、チャネル間干渉を避けるために、ターゲット周波数の信号を選択できます。ラジオが異なるフィルターを調整することにより、さまざまな周波数のプログラムを受信するように。
干渉防止保護:産業環境には多くの電磁干渉があります。フィルターは、これらの干渉信号が機密回路に入るのを防ぎ、システムの安定した動作を確保することができます。たとえば、自動化制御機器では、フィルターはモーターが起動するときに生成される高周波干渉に抵抗できます。
信号形成:データ送信中、長距離伝送後に信号が歪んでしまいます。フィルターは、元の形式の信号を復元してトリミングして、正確なデータ受信を確保できます。
さまざまな種類の電子フィルター
電子フィルターは、処理される信号とアプリケーション要件のタイプに基づいて分類できます。
信号処理によるフィルタータイプ:
アナログフィルター:これらのフィルターは、連続アナログ信号を処理します。それらは、従来の放送およびオーディオ機器で一般的に使用されています。信号振幅を直接操作することにより、アナログフィルターはリアルタイムアプリケーションに適しています。
デジタルフィルター:これらのプロセスは、個別の信号をデジタル化し、最新の通信デバイスとコンピューターシステムで広く採用されています。彼らは信号データで数学的操作を実行し、オーディオ処理や通信などのアプリケーションで柔軟性と精度を提供します。
周波数帯域によるフィルタータイプ:
ローパスフィルター:これらは、高周波信号を抑制しながら低周波信号を通過させることができます。それらは、シグナルからのノイズと干渉を排除するのに非常に効果的です。たとえば、低パスフィルターは、高周波ノイズを除去することにより、センサー出力を精製できます。
ハイパスフィルター:これらは、高周波信号が低周波またはDC信号を通過および減衰させることを許可します。これらは、画像処理のエッジを強調したり、オーディオ信号のHUMを排除したりするなど、多くの場合、事前強化のシグナルに使用されます。
バンドパスフィルター:これらにより、特定の周波数範囲内の信号が通過し、この範囲外の範囲を抑制します。これらは、特定のステーションへのラジオレシーバーの調整など、周波数選択と信号抽出を必要とするアプリケーションに適しています。
バンドストップフィルター:これらは、特定の周波数帯域内の信号を抑制しながら、バンドの外側の信号が通過できるようにします。これらは、オーディオ機器の電力線干渉を排除するなど、特定の周波数範囲をブロックする必要があるシナリオで使用されます。
オールパスフィルター:これらにはフラットな周波数応答があり、周波数を減衰させません。それらは、従来のフィルタリングではなく、位相補正、遅延、および遅延均等化に使用されます。
設計技術とコンポーネント:
パッシブフィルター:抵抗器、インダクタ、コンデンサで構成されているこれらのフィルターには、トランジスタやアンプなどのアクティブなコンポーネントが含まれていません。それらは、構造が単純で、費用対効果が高く、安定しており、RFアプリケーションと電源で一般的に使用されています。
アクティブフィルター:これには、動作アンプなどの電子増幅コンポーネントが含まれ、弱い信号の強化を可能にします。これらは、信号増幅を必要とするアプリケーションに適しており、パッシブフィルターと比較して、より高いパフォーマンスとより複雑な応答特性を実現できます。
取り付けタイプ:
オンボードフィルター:これらは、スペースと統合が重要な考慮事項であるデバイスとシステムで使用される回路基板に直接統合されます。
パネルフィルター:大きくてスタンドアロンのこれらのフィルターは、通常、メインサーキットとは別のラックまたはパネルに取り付けられています。便利な検査とメンテナンスが必要なアプリケーションに最適です。
専門的なフィルター:
Chebyshevフィルター:これらには、パスバンドまたは停止帯域に波紋があり、特定の周波数範囲内でより良い制御精度を提供します。それらは、シャープなカットオフ特性を必要とするアプリケーションに適しています。
ガウスフィルター:これらは、重量選択にガウス関数を使用する線形で滑らかな低パスフィルターです。それらは効果的にガウスノイズを除去し、信号のノイズ低減または画像処理に使用されます。

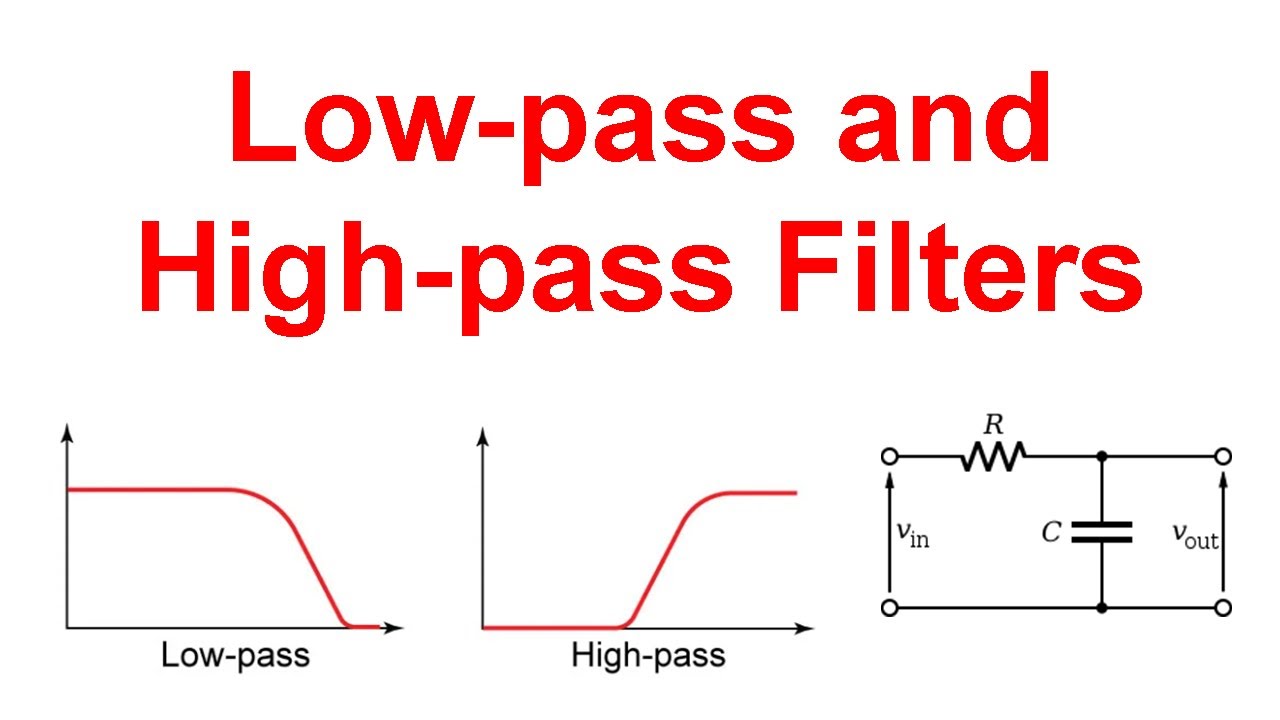

ローパスフィルター
基本構造:Op-amp、抵抗器、およびコンデンサで構成されています。一般的な1次ローパスフィルターには、1つのオペアンプ、1つの抵抗器、1つのコンデンサのみを含む単純な構造があります。ここでのOp-ampは、増幅とバッファリングの役割を果たし、フィルターの出力をより安定させます。
働く原則:入力信号の周波数がカットオフ周波数よりも低い場合、容量性リアクタンスは大きく、信号は主に抵抗器を介して送信され、ほとんど減衰せずに出力します。周波数がカットオフ周波数よりも高い場合、容量性リアクタンスは急激に減少し、ほとんどの信号はコンデンサによって遮断され、出力信号は大幅に減衰します。
アプリケーションシナリオ:たとえば、DC電源では、オーディオ機器の低音強化、電源リップルフィルタリングなどで一般的に使用されています。低パスフィルターは、ACコンポーネントを除外して安定したDC出力を提供できます。
ハイパスフィルター
基本構造:また、オペアンプ、抵抗器、コンデンサで構成されていますが、コンデンサと抵抗器の接続モードはローパスフィルターの接続モードとは異なります。一次ハイパスフィルターでは、コンデンサは信号経路で直列に接続され、抵抗器が接地されています。
働く原則:高周波信号の場合、容量性リアクタンスは小さくなるため、信号はコンデンサを通過して出力端までスムーズに通過できます。低周波信号は、大規模な容量性リアクタンスのために通過するのが困難であり、それらのほとんどは抵抗器を介して接地されているため、低周波信号の抑制が実現します。
アプリケーションシナリオ:オーディオ機器の高音域調整、DCオフセットの除去などで広く使用されています。オーディオアンプでは、ハイパスフィルターはオーディオ信号の低周波ノイズを削除し、高音域をより透明にすることができます。
バンドパスフィルター
バンドパスフィルターは、特定の周波数範囲内の信号を通過させることができます。この周波数範囲は、低いカットオフ周波数と上部カットオフ周波数によって決定され、それらの間の周波数帯はパス帯域と呼ばれます。
バンドパスフィルター回路図
基本構造:ローパスフィルターと高パスフィルターを直列に接続することで形成できます。パス帯域範囲は、2つのフィルターのカットオフ周波数を合理的に設定することにより決定されます。 OP-AMPは、増幅機能を提供するだけでなく、2つのフィルターの特性を適切に組み合わせます。
働く原則:入力信号の周波数がパス帯域内にある場合、ハイパスフィルターとローパスフィルターの両方を通過して、スムーズに出力できます。周波数が低いカットオフ周波数よりも低い場合、ハイパスフィルターによって抑制されます。周波数が上部のカットオフ周波数よりも高い場合、ローパスフィルターによって減衰します。
アプリケーションシナリオ:特定の周波数のキャリア信号を抽出するための通信受信システムで使用されます。心電図などの医療機器では、心臓の電気信号の特定の周波数成分をスクリーニングします。
バンドストップフィルター
バンドストップフィルターの役割は、特定の周波数範囲内で信号をブロックすることです。これは、下部および上部カットオフ周波数によっても定義され、この周波数帯域はストップバンドと呼ばれます。

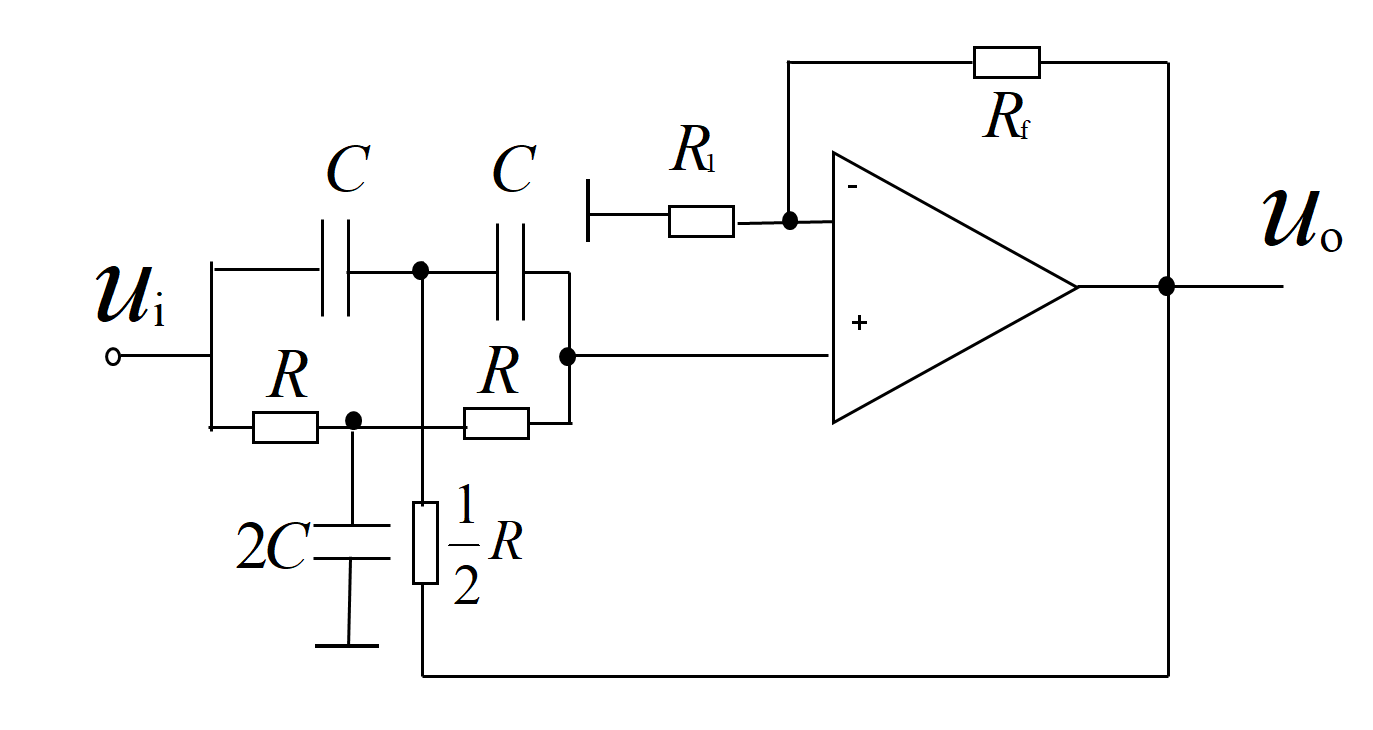

バンド停止フィルター回路図
基本構造:通常、ローパスフィルターと並列に接続された高パスフィルターで構成されています。ここでのOP-AMPは、2つのフィルターの出力信号を合成する信号の重ね合わせの役割を果たします。
働く原則:入力信号の周波数がストップバンド内にある場合、ローパスフィルターもハイパスフィルターも通過できないため、出力信号は大幅に減衰します。周波数が低いカットオフ周波数よりも低い場合、ローパスフィルターを介して出力できます。周波数が上部のカットオフ周波数よりも高い場合、ハイパスフィルターを介して出力できます。
アプリケーションシナリオ:主に、電力システムの50Hzまたは60Hzの電力周波数干渉を除外するなど、特定の周波数の干渉を排除するために使用されます。オーディオ処理で特定の周波数のノイズを削除します。
結論
電子技術の継続的な開発により、より狭いパスバンドや急なロールオフ特性など、フィルターのパフォーマンス要件がますます高くなっています。将来的には、デジタル信号処理技術を組み合わせたハイブリッドフィルターが開発動向になる可能性があり、アプリケーション分野がさらに拡大する可能性があります。これらのフィルターの作業原則と設計方法を習得することは、さまざまな電子システムの設計と最適化のための強固な基盤を提供できるため、電子エンジニアにとって重要です。
SICのホットセラー製品
71421LA55J8 UPD44165184BF5-E40-EQ3-A SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BLI-TR AS4C32M16SB-7bin w25q16fwsnig
AS7C34098A-20JIN 752369-581-C w957d6hbcx7i tr IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
製品情報はからですSIC Electronics Limited。製品に興味がある場合、または製品パラメーターが必要な場合は、いつでもオンラインでお問い合わせいただくか、sales@sic-chip.comを送信してください。
運用アンプフィルターよく頻繁に尋ねる質問[FAQ]
基本的な概念と分類
動作アンプフィルターとは何ですか?
動作アンプフィルターは、コアアクティブデバイスとしての動作アンプで構成される電子回路であり、抵抗器やコンデンサなどのパッシブコンポーネントと組み合わされています。入力信号の特定の周波数成分を選択的に通過または減衰させるために使用され、ローパス、ハイパス、バンドパス、バンドストップ、その他のタイプに分けることができます。
アクティブフィルターとパッシブフィルターの主な違いは何ですか?
アクティブフィルターには、動作アンプなどのアクティブコンポーネントが含まれ、制御可能なゲイン、強力な負荷容量、および大量のインダクタなしで急なフィルタリング特性を実現する能力があります。パッシブフィルターは、抵抗器、インダクタ、およびコンデンサでのみ構成され、単純な構造がありますが、固定ゲインがあり、負荷によって大きな影響を受けます。
パフォーマンスパラメーター
フィルターのカットオフ周波数は何を参照していますか?
カットオフ周波数とは、信号電力が3dBによって減衰される周波数を指します。これは、パスバンドとストップバンドを分割する境界です。たとえば、ローパスフィルターのカットオフ周波数は、高周波信号が大幅に減衰し始める重要なポイントです。
フィルターの順序はパフォーマンスにどのように影響しますか?
この順序は、回路内のエネルギー貯蔵成分(コンデンサ、インダクタ)の数によって決定されます。順序が高いほど、フィルタリング特性曲線が急になり、ストップバンドの信号の減衰速度が速くなります(たとえば、1次フィルターのロールオフ速度は10年あたり20dBで、2次フィルターのロールオフ速度は10年あたり40dBです)。
フィルターの選択性を測定する方法は?
バンドパスとバンドストップフィルターの場合、選択性は品質係数(Q値)で測定できます。 Q値が高いほど、パスバンド(または停止帯域)が狭くなり、特定の周波数のスクリーニング精度が高くなります。
設計とアプリケーション
ローパスフィルターを設計するとき、抵抗器とコンデンサの値を選択する方法は?
式FC = 1/2πRCを介して、ターゲットカットオフ周波数FCに従って計算できます。たとえば、1kHzのカットオフ周波数が必要な場合、15.9kΩ抵抗器と10NFコンデンサの組み合わせを選択できます(r = 1/2πfcc)。
ハイパスフィルターがDCオフセットを排除できるのはなぜですか?
ハイパスフィルターは、低周波信号(0の周波数のDC信号を含む)を大幅に減衰させます。 DC信号は、シリーズコンデンサを通過できないため、DCオフセットを排除するため抑制されます。
バンドパスフィルターのパスバンド範囲はどのように決定されますか?
それは低いカットオフ周波数によって共同で決定されます(f低い)および上部カットオフ周波数(f高い)。パス帯域はfからの周波数範囲です低いfへ高い、これは通常、ハイパスフィルターをカスケードすることで実現されます(fの設定低い)ローパスフィルター(設定f高い)。
バンドストップフィルターはどのシナリオで最も一般的に使用されていますか?
それらは主に特定の周波数の干渉信号を抑制するために使用されます。たとえば、オーディオ機器の50Hz/60Hzの電力周波数干渉をフィルタリングし、通信システムの隣接チャネルの干渉信号をブロックします。
実用的な使用の問題
動作アンプの供給電圧は、フィルターの性能に影響しますか?
はい、そうです。供給電圧は、フィルターが処理できる最大信号振幅を決定します。入力信号振幅が供給範囲を超えると、信号の歪みを引き起こす可能性があります。同時に、一部のフィルターの周波数応答特性も供給電圧とともに変化します。
フィルターのノイズ干渉を減らす方法は?
レイアウト中、信号パスは、高周波ノイズ源から離れて、短く直線的でなければなりません。低ノイズの動作アンプを選択し、合理的な電源デカップリングコンデンサを設定します。高精度アプリケーションの場合、電磁干渉を減らすためにシールド測定を採用できます。
未使用の動作アンプピンを処理する方法は?
未使用の動作アンプピンは、左に浮かんでいることを避ける必要があります。非変動入力を接地することができ、反転入力は抵抗器を介して接地することができ、干渉が他の回路に影響を与えないように、反転入力(unityゲインフォロワーを形成する)で出力を短絡させることができます。
フィルターの帯域幅と信号処理速度との関係は何ですか?
帯域幅が広いほど、フィルターが処理できる信号周波数の範囲が広く、高速信号処理に適しています。しかし、過度に広い帯域幅がより多くのノイズを導入する可能性があるため、実際の信号周波数範囲に従って適切な帯域幅を持つフィルターを選択する必要があります。
