P55NF06 N-CHANNEL POWER MOSFET：あなたが知る必要があるすべて

半導体デバイスの広大な風景の中で、MOSFETS（金属 - 酸化物 - 半導体フィールド - 効果トランジスタ）特にパワーエレクトロニクスで、極めて重要な役割を果たします。利用可能な多数のMOSFETモデルの中で、P55NF06は機能の独自の組み合わせで際立っており、幅広いアプリケーションに適しています。この記事では、P55NF06 MOSFETの世界を深く掘り下げ、その技術仕様、作業原則、アプリケーション、および他の同様のデバイスよりも利点を調査しています。

STP55NF06+bom

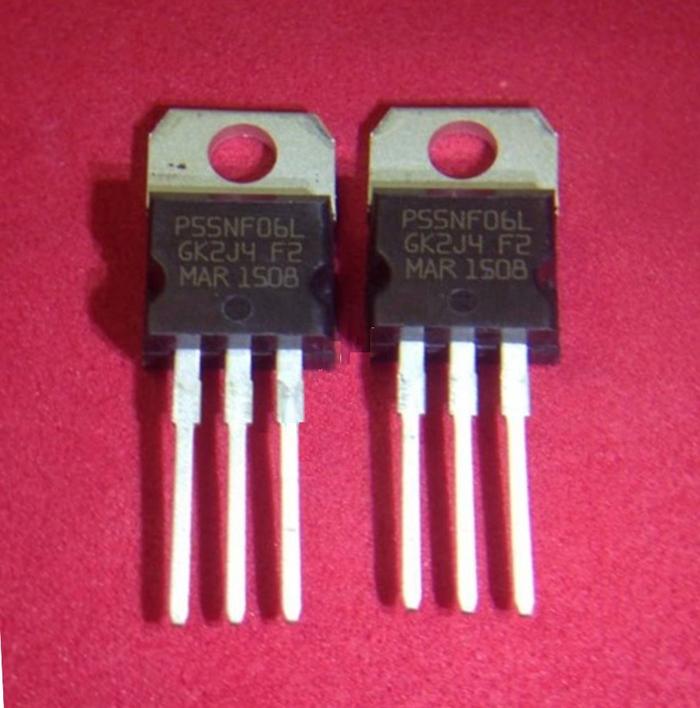

P55NF06 Nチャンネル電源MOSFETとは何ですか？

P55NF06はN -Channel Power MOSFETですStmicroelectronicsによって発売。定格電圧60Vと25°Cでの50aの連続ドレン電流があります。超低オン - 抵抗（典型的な値0.018Ω）では、消費電力を大幅に削減できます。高速スイッチング速度と優れた動的性能を備えており、モーター制御、DC -DCコンバーターなどの高電流および高速スイッチングアプリケーションに適しています。 -220にパッケージ化され、熱散逸性能が良好です。信頼性が高いため、燃料噴射システム、ABS、エアバッグシステムなど、自動車用電子機器で広く使用されています。

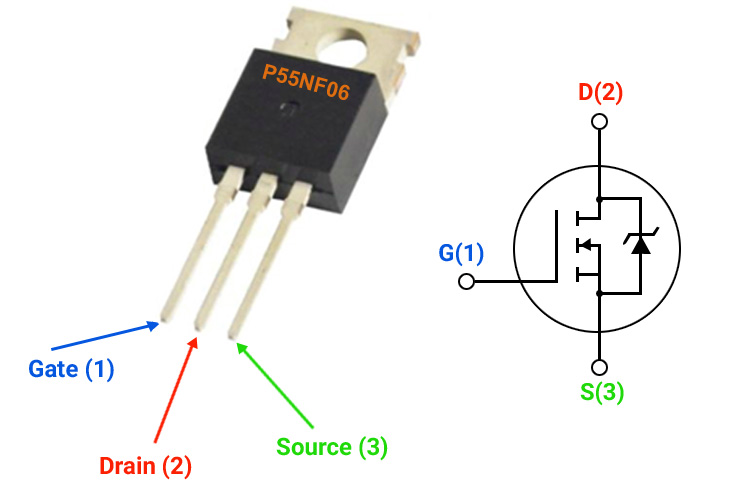

P55NF06 MOSFETピンアウト構成

P55NF06 MOSFET技術仕様

P55NF06 MOSFETの主要な機能

P55NF06 N-CHANNEL POWER MOSFET、Stmicroelectronicsが生成し、高性能アプリケーション用に設計されています。主要な機能は次のとおりです。

低耐性（RDS（オン））

の非常に低い典型的なRD（オン）18MΩ（VGS = 10Vで）、伝導損失と熱生成を最小限に抑えます。

高電流アプリケーションで効率的な電力処理を可能にします。

高電流能力

の連続排水電流（ID）50a（25°C）、モーター制御、DC-DCコンバーター、および電源に適しています。

ピーク電流を最大で処理できます200a、一時的な負荷に対して堅牢にします。

電圧定格

ドレンソース電圧（VDS）定格60V、電圧スパイクを使用したアプリケーションの安全マージンを提供します。

高速スイッチング速度

低ゲートチャージ（QG〜72 NC）と短い上昇/上昇時間、PWM回路での迅速な切り替えを可能にします。

高周波アプリケーションに最適です（たとえば、レギュレーターを最大100kHz+の切り替え）。

熱性能

優れた熱伝導率を備えたTO-220パッケージ、効率的な熱散逸を可能にします。

の電力散逸（PD）150W（適切なヒートシンクで）。

強化された頑丈さ

誘導負荷下での信頼できる操作のために、雪崩エネルギー定格（EAS）。

過電流および過電圧条件に対する組み込みの保護。

ロジックレベルの互換性

標準ロジック出力（5Vマイクロコントローラーなど）と互換性のある〜2-4Vのゲートしきい値電圧（VGS（TH））。

P55NF06相当MOSFET

高電流アプリケーションの場合、交換できるさまざまなMOSFETがありますP55NF06。顕著な同等のモデルには、110N10、65N06、50N06、75N06、および80N06が含まれます。これらのモデルは、同等の電圧と電流処理機能を提供し、集中的な電力管理タスクに適しています。たとえば、電流容量がわずかに低い場合、50N06および65N06モデルは理想的な選択肢です。これは、消費電力を最適化し、熱出力を減らすことができるため、システムの寿命を延ばし、効率を改善するためです。
異なる電圧しきい値またはパッケージングの制約を必要とするアプリケーションの場合、BR75N75、BR80N75、BUK7509-75Aなどのモデルが理想的です。これらのMOSFETは、パフォーマンスを損なうことなく設計の柔軟性を提供します。これらは、P55NF06が提供しない可能性のある特定の動作特性（異なる電圧処理能力またはより良い熱管理）を要求するアプリケーションに適しています。
非常に高い周波数または過酷な熱条件で動作するアプリケーションでは、IRF1405、IRF2807、IRF3205、IRF3256、IRF4410Aなどの国際整流器からの代替製品を考慮することができます。これらのMOSFETは、自動車用途のような過酷な環境での信頼性で有名です。 IRF3205およびIRF3256は、高ストレス用途の厳密な動作条件に耐えるように特別に設計されています。
スイッチング速度、抵抗値、またはゲートチャージの特性の微調整を必要とする設計の場合、IRFB3207、IRFB4710、IRFB7740、IRFZ44NなどのMOSFETはさまざまなオプションを提供します。これらのモデルにより、設計者はMOSFETを特定のニーズに正確に一致させることができます。

P55NF06 MOSFETの原理

P55NF06、N-チャネルMOSFET、ゲート（g）、ソース（s）、および排水（d）の3つの端子があります。ソースに対するゲートの正の電圧は、電界を生成します。このフィールドはソースから電子を引き出し、ソースとドレインの間にnタイプチャネルを形成します。ゲート - ソース電圧（VGS）が〜3Vのしきい値を上回る場合、チャネル導電率がジャンプし、排水を排出 - 電源（ID）フローを許可します。 VGSがそのしきい値を下回っている場合、MOSFETは消去され、排水とソースの間を通過する電流はほとんどありません。

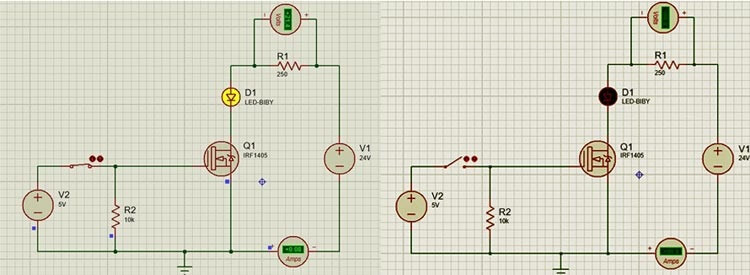

P55NF06 MOSFETシミュレーション回路

オン - 状態では、そのドレイン - ソースオン - 抵抗（RDS（オン））は非常に低く、約0.018Ωです。その低抵抗は、電流伝導を効率的にし、熱として失われた電力を削減します。特定の回路では、右のVGSがQ1（同様に機能するIRF1405）にヒットすると、電流はLEDを通過してライトアップできます。
また、入力容量（CISS）とゲート充電（QG）が比較的低いです。これらは、高速に切り替えるのに役立ちます。低CISSを使用すると、ゲート - ソースキャパシタンスチャージと排出が迅速になり、ON -OFF遷移を迅速にします - 高速スイッチングを必要とするDC -DCコンバーターのようなものにとって重要です。これらの小さな側面がすべて一緒に連携してMOSFETに仕事をさせるのはきちんとしていますか？

p55nf06 mosfetの長所と短所

P55NF06 N-CHANNEL POWER MOSFET中電圧、高電流アプリケーションのパフォーマンスと汎用性のバランスを提供しますが、制限もあります。これがその重要な長所と短所です：

長所

高電流処理：50a（25°C）の連続排水電流（ID）と最大200Aまでのピーク電流により、モータードライブやパワーコンバーターなどの高負荷アプリケーションを確実にサポートします。

低伝導損失：その超低抵抗（VGS = 10VでのRDS（オン）≈18MΩ）は、伝導中のエネルギー損失を最小限に抑え、システム全体の効率を改善します。

中程度の電圧定格：60V排水管電圧（VDS）は、12V/24Vシステム（たとえば、自動車、産業）に適した電圧スパイクを備えたアプリケーションに安全なマージンを提供します。

高速スイッチング：低ゲートチャージ（≈72NC）およびクイックライジング/フォールタイムにより、DC-DCコンバーターなどの高周波PWM回路での効率的な動作が可能になります。

堅牢な熱パフォーマンス：TO-220パッケージは、優れた熱散逸を提供し、高電流シナリオにとって重要な適切なヒートサイズで最大150Wの電力散逸をサポートします。

雪崩：雪崩エネルギー（EAS）の定格、誘導負荷の過渡現象に耐え、モーターコントロールおよびインバーターアプリケーションの信頼性が向上します。

費用対効果：パフォーマンスと手頃な価格のバランスをとるため、産業および自動車の補助システムの予算に優しい選択肢になります。

短所

限られた電圧範囲：60V VDS定格は、高電圧マスフェット（例えば、100V+）が必要な高電圧アプリケーション（例えば、48V+システム）での使用を制限します。

論理レベルではありません：10Vゲートドライブを使用して機能しますが、そのゲートしきい値（VGS（TH）= 2–4V）は、真のロジックレベルのMOSFETとは異なり、3.3Vロジックで信頼できる操作に追加のゲートドライバーを必要とする場合があります。

パッケージの制約：TO-220パッケージは、熱効率が高いですが、サーフェスマウントの代替品（D2PAKなど）よりもかさばり、スペース制約の設計での使用を制限しています。

いくつかの代替案よりも高いゲート充電：新しいMOSFETと比較して、そのゲートチャージ（72 nc）は中程度であり、これにより、超高頻度（たとえば、> 200kHz）アプリケーションのスイッチング効率がわずかに低下する可能性があります。

過電圧スパイクに対する感度：60Vを超えて保護が不足しているため、大きな電圧過渡現象（たとえば、産業機械など）になりやすい環境での外部クランプ回路が必要です。

P55NF06 MOSFETアプリケーション

60Vの電圧定格と50A連続電流機能を備えたNチャネル電源MOSFETであるP55NF06は、耐性が低く、速いスイッチング速度が低く、堅牢なパフォーマンスが低いため、さまざまな高電流、中電圧アプリケーションで広く使用されています。主要なアプリケーションシナリオには次のものがあります。

モーター制御システム：DCモーター、ブラシレスDCモーター（BLDC）、および産業用具、ロボット工学、自動車補助システムのステッパーモーターの運転に最適です。その高電流処理能力は、負荷の変動下でも安定した動作を保証します。

電源とコンバーター：DC-DCバック/ブーストコンバーター、電圧調整器、および家電、工業機械、バッテリー駆動のデバイス用のスイッチモード電源（SMPS）で使用されます。エネルギー損失を最小限に抑えて電力変換を効率的に処理します。

自動車電子機器：電動パワーステアリング、照明制御、バッテリー管理システム（BMS）などの自動車サブシステムに適用されます。その頑丈なデザインは、車両の厳しい電気的および熱環境に耐えます。

インバーターとパワーインバーター：DC電源を（バッテリーまたはソーラーパネルから）ACに変換する小規模インバーターに適し、家電製品またはポータブル機器の動力。

バッテリー充電システム：電気工具、EV補助バッテリー、エネルギー貯蔵システム用のバッテリー充電器に統合され、充電電流の管理、安全な動作の確保。

ロードスイッチと保護回路：電源分布回路の高電流負荷スイッチとして機能します。高速スイッチングにより、過電流または短絡条件に迅速に応答し、下流のコンポーネントを保護します。

産業用自動化：プログラム可能なロジックコントローラー（PLC）、モータードライブ、およびセンサーモジュールで使用され、工場の自動化セットアップで信頼できる電力スイッチングを提供します。

他のMOSFETとの比較分析

P55NF06 MOSFETパラメーターとパフォーマンスに関しては、独自の長所と短所のセットがあります。他のMOSFETに対して積み重ねると、物事は面白くなります。たとえば、2N7002のような低電流のようなものを撮影します。これらは、主に小型のスイッチング用であり、数百ミリャンプでトッピングされます。ただし、P55NF06は50Aを継続的に処理できます。これは大きな飛躍です。これにより、モーターコントロールやDC-DCコンバーターなどの高電流ジョブにとってはるかに優れています。
次に、500VかかるIRF840などの高電圧MOSFETがあります。 P55NF06は60Vで最大であるため、高電圧セットアップの深さから外れています。しかし、12Vまたは24Vシステムでは？それは輝いています。その抵抗は、これらの高電圧タイプよりもはるかに低いです。これは、低電圧と高電流を扱っている場合に大きなプラスです。
IRLZ44NのようなロジックレベルのMOSFETは別のストーリーです。それらは、マイクロコントローラーに非常に便利な、約5Vの低ゲート電圧で動作するように構築されています。 P55NF06はマイクロコントローラーによっても駆動できますが、完全に電源を入れるには約10Vが必要です。正直なところ、それはIRLZ44Nに比べて少し手間がかかります。
SIC MOSFET C2M0080120Dのような高周波の専門家は、独自のリーグにいます。彼らは小さなスイッチング損失を持っており、数百キロハーツ以上で実行できます。 P55NF06は十分に速く切り替わりますが、そのゲート充電はより高い側にあります。最大100kHzのような一般的な高周波のものでは問題ありませんが、超高頻度シナリオでは問題ありませんか？それほどではありません。
同様の評価のMOSFET（50N06、65N06）の中でも、P55NF06は独自のものを保持しています。 50N06は50A電流と一致しますが、P55NF06は抵抗が少ないため、電力が低下することを意味します。 65N06は65Aを処理できますが、その抵抗は少し高くなります。したがって、全体として、P55NF06はそのような場合により効率的です。

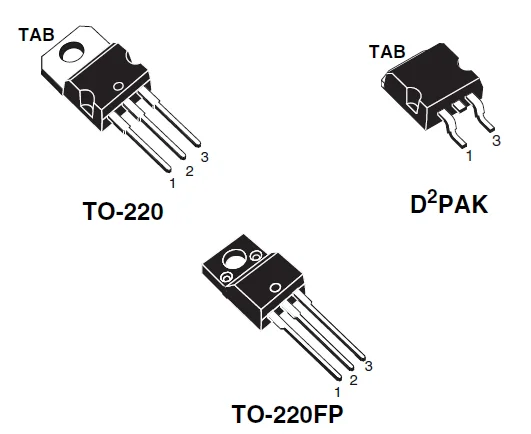

STP55NF06パッケージ

STP55NF06 MOSFETいくつかのパッケージタイプで利用できます。最も一般的なものは、TO-220パッケージです。このパッケージは簡単にインストールでき、熱が良好で、散逸性能があります。これは、STP55NF06が高電流アプリケーションで安定して動作するのに有益です6。さらに、D²PAKおよびTO-220FP形式でパッケージ化することもできます。 D²PAKパッケージは、場合によってはよりコンパクトなレイアウトを提供できます。これは、限られたスペースのあるアプリケーションに適しています。 TO -220FPパッケージには、熱に独自の特性がある場合があります - 散逸と設置もありますが、実際の製品設計に従って特定のパフォーマンスを決定する必要があります。
